Câblage porte de garage motorisée - Le schéma enfin clair

Dans cet article, je détaille la structure du schéma électrique, les composants que l’on retrouve presque toujours, le branchement type d’une motorisation résidentielle en France, puis les erreurs qui provoquent les blocages ou les défauts de sécurité. L’objectif est de vous donner une lecture concrète du plan, pas un cours abstrait.

Ce que montre vraiment le schéma d’une porte sectionnelle motorisée

Le premier réflexe consiste à lire le schéma comme un ensemble de fonctions, pas comme une suite de fils. Sur une porte sectionnelle, le moteur ne soulève pas directement les panneaux : il entraîne un chariot qui se déplace sur un rail et tire le dernier panneau via un bras de liaison. C’est important, parce que la partie électrique doit dialoguer avec une mécanique déjà saine et bien réglée.

Dans la pratique, je sépare toujours le plan en trois zones. D’abord, l’alimentation secteur qui apporte l’énergie au moteur. Ensuite, la carte ou l’unité de commande, qui interprète les ordres. Enfin, les organes de sécurité et de confort, qui autorisent, interrompent ou signalent le mouvement. Si on confond ces blocs, on finit vite avec une installation qui “fonctionne presque”, ce qui est le pire cas en domotique résidentielle.

Une fois cette architecture en tête, on peut regarder plus précisément les composants que le plan doit faire apparaître.

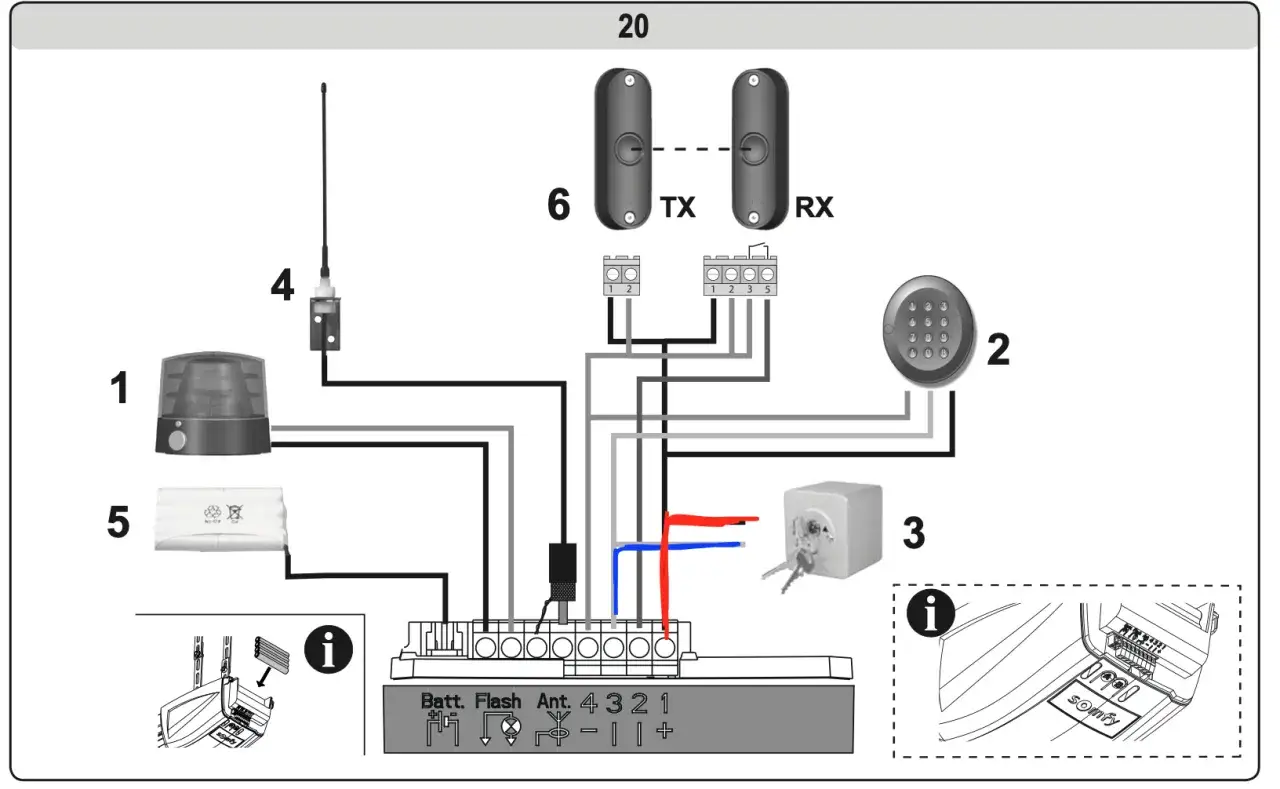

Les composants à faire apparaître sur le plan

Sur un câblage propre, chaque accessoire a une fonction claire. Le bon schéma ne cherche pas à multiplier les options : il montre ce qui est utile pour ouvrir, arrêter, sécuriser et, si besoin, signaler le mouvement.

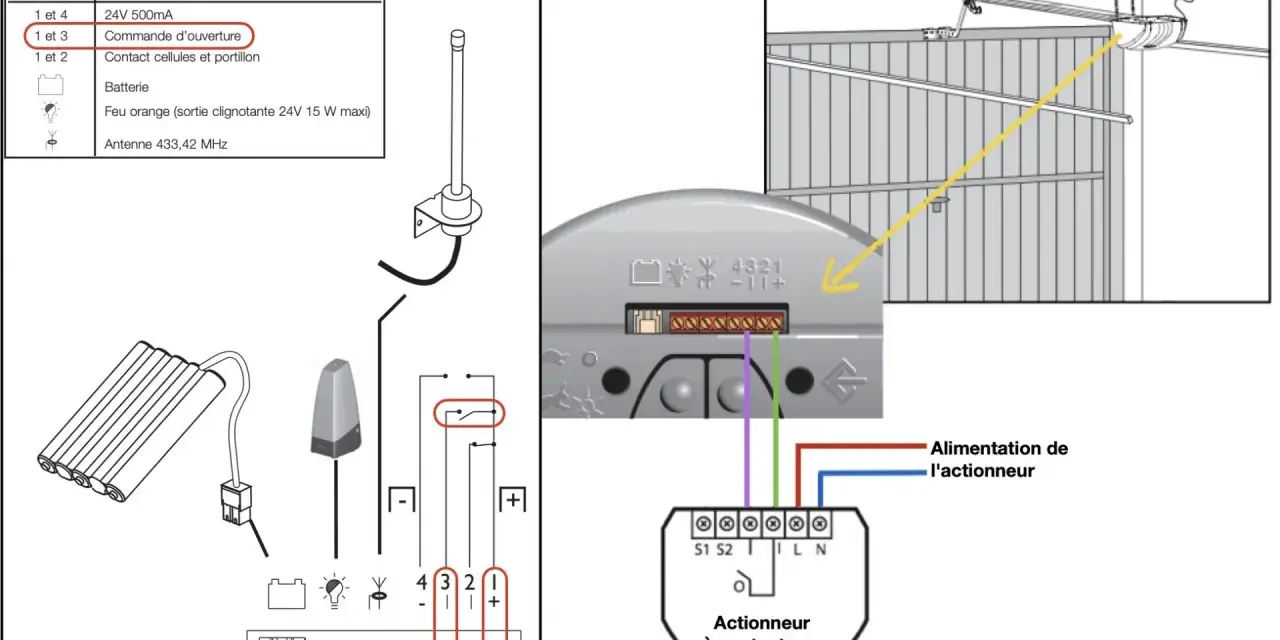

J’insiste sur un point souvent mal compris : le schéma électrique d’une porte sectionnelle ne ressemble pas à une simple prise branchée sur un moteur. Il y a presque toujours une séparation nette entre la puissance et les commandes. C’est ce découpage qui permet à la porte de s’arrêter sur obstacle, de se rouvrir si les cellules sont occultées et de rester exploitable au quotidien.

Quand on sait lire ces blocs, le branchement type devient beaucoup plus simple à suivre.

Le branchement type d’une installation résidentielle

Sur un automatisme résidentiel courant, la logique de raccordement suit généralement le même ordre, même si la numérotation des bornes change d’une marque à l’autre. Je recommande de lire la notice avant toute chose, puis de repérer le cheminement des câbles avant de serrer la moindre vis.

1. Couper l’alimentation et sécuriser la coupure avant toute intervention.
2. Poser la motorisation sur l’axe de la porte, avec un rail bien horizontal et un accrochage correct sur le dernier panneau.
3. Amener la ligne secteur dédiée vers le moteur, en évitant de la faire courir au hasard dans le garage.
4. Raccorder les accessoires de commande et de sécurité sur les bornes prévues à cet effet, en respectant les polarités et les entrées dédiées.
5. Programmer les télécommandes, les fins de course et les temporisations selon la logique du fabricant.
6. Tester les sécurités avec un obstacle réel, puis valider plusieurs cycles complets d’ouverture et de fermeture.

Sur beaucoup de motorisations résidentielles, l’alimentation moteur passe en 230 V~, tandis que les accessoires communiquent en basse tension. Sur certains modèles, l’alimentation des accessoires est limitée, par exemple à 24 V - 500 mA : ce détail compte, parce qu’un accessoire trop gourmand peut perturber la carte ou déclencher un défaut. En longueur de câble, je retiens aussi un repère simple : au-delà d’environ 30 m sur la ligne moteur, il faut souvent augmenter la section, avec un passage en 3 x 2,5 mm² selon la configuration.

Le point clé n’est donc pas seulement de “brancher”, mais de dimensionner correctement le chemin électrique avant la mise sous tension. Cette logique prend encore plus de sens quand on regarde les règles de sécurité applicables en France.

Les règles de sécurité à respecter en France

Pour une motorisation de garage, la conformité n’est pas un détail administratif. En France, la référence reste la NF C 15-100 pour les installations électriques des logements neufs ou entièrement rénovés, avec une protection 30 mA pour les personnes et une protection contre les surintensités par disjoncteur. Sur le terrain, cela se traduit par une ligne propre, identifiable et protégée dès le départ.

• Une ligne dédiée pour la motorisation évite de mélanger le moteur avec d’autres usages du garage.
• Un disjoncteur 10 A convient à de nombreuses motorisations résidentielles, mais la notice du moteur reste la référence.
• Un différentiel 30 mA protège les personnes en cas de fuite de courant.
• Une coupure omnipolaire doit permettre d’isoler l’alimentation pour la maintenance.
• Un parafoudre devient pertinent si l’installation est exposée ou si le contexte local le justifie.

J’ajoute deux règles que je considère non négociables. D’abord, si la commande est hors vue, les cellules photoélectriques ne sont pas un luxe : elles deviennent une vraie barrière de sécurité. Ensuite, si la porte comporte un portillon, le schéma doit empêcher tout mouvement lorsque ce portillon n’est pas en position fermée. Sans cela, on a une porte “motorisée”, mais pas une porte correctement sécurisée.

Le feu orange mérite aussi d’être pris au sérieux. Sur certaines motorisations, il clignote quelques secondes avant la manœuvre, ce qui laisse le temps de dégager le passage. C’est un petit détail, mais dans un garage débouchant sur une zone de circulation, il change nettement la perception du mouvement.

Une fois les règles posées, on voit mieux où les erreurs de câblage se glissent le plus souvent.

Les erreurs de câblage que je vois le plus souvent

Dans les installations que je vois revenir en dépannage, les pannes sont rarement mystérieuses. Elles viennent surtout d’un schéma mal lu, d’un câble mal protégé ou d’un accessoire ajouté sans vérification préalable. Voici les erreurs les plus fréquentes.

• Mélanger puissance et commande dans le même chemin sans respecter les prescriptions du fabricant. Résultat : perturbations, défauts ou dégâts sur la carte.
• Brancher la motorisation sur un circuit partagé avec d’autres usages du garage. En cas de surcharge, tout le circuit souffre et le diagnostic devient flou.
• Négliger l’alignement des cellules. Une cellule légèrement décalée suffit à faire croire à la carte qu’un obstacle est présent.
• Utiliser un accessoire incompatible ou plus gourmand que ce que la sortie peut fournir. C’est le genre d’erreur qui provoque des défauts intermittents, donc difficiles à comprendre.
• Oublier le déverrouillage manuel quand la porte de garage est le seul accès au local. Le jour d’une coupure de courant, on regrette vite cet oubli.
• Installer un éclairage intégré non conforme à la puissance admise par la motorisation. Sur certains modèles, dépasser la puissance maxi finit par créer des dysfonctionnements.

Je vois aussi un problème très banal mais très coûteux : la porte est motorisée alors qu’elle reste mal équilibrée à la main. Dans ce cas, le moteur compense au début, puis les fins de course, la détection d’effort ou le rail prennent cher. Si la porte se manœuvre déjà mal sans moteur, le schéma électrique n’est pas le vrai problème, c’est la mécanique.

C’est précisément pour cela qu’il faut parfois accepter de confier le chantier à un professionnel plutôt que d’insister seul.

Quand je recommande de passer par un professionnel

Je conseille un professionnel dès que l’installation dépasse le simple remplacement d’une motorisation sur une porte saine. Dès qu’il faut créer une ligne dédiée, reprendre une protection au tableau, traverser des murs, gérer un portillon ou intégrer plusieurs accessoires, le gain de temps et de sécurité devient réel.

En 2026, l’ordre de grandeur que je retiens pour un projet résidentiel reste assez stable : une motorisation seule se situe souvent entre 150 et 600 € selon la marque et la puissance, la pose de la porte ou de la motorisation ajoute fréquemment 300 à 800 €, et le tarif horaire d’un électricien tourne souvent autour de 35 à 95 € / h selon la région et la complexité. Si le chantier demande de reprendre proprement le circuit du garage, le budget monte vite, mais on achète alors de la fiabilité, pas seulement une mise en service.

Je conseille aussi un pro quand le garage est soumis à l’humidité, quand la porte donne directement sur la voie publique ou quand le câblage existant est ancien et mal identifié. À ce stade, l’objectif n’est plus seulement de faire fonctionner la porte, mais d’obtenir un ensemble lisible, maintenable et conforme.

Une fois la mise en service terminée, il reste encore une étape souvent négligée : les vérifications régulières qui évitent les mauvaises surprises.

Les vérifications utiles après la mise en service

Un bon schéma ne se juge pas seulement le jour de la pose. Il se juge aussi après quelques semaines d’usage, puis au fil des contrôles périodiques. C’est là qu’on distingue une installation propre d’un montage bricolé.

• Tester les cellules tous les 6 mois en masquant le faisceau pendant la fermeture : la porte doit s’arrêter puis se rouvrir.
• Vérifier le débrayage manuel pour s’assurer qu’une panne de courant ne bloque pas définitivement l’accès.
• Observer les cycles complets : pas de bruit anormal, pas de point dur, pas d’arrêt intempestif.
• Contrôler les câbles apparents après quelques usages, surtout s’ils passent près d’une zone de circulation de véhicules.
• Réexaminer les accessoires ajoutés si une télécommande, une cellule ou un feu orange cesse de répondre correctement.

Le meilleur réflexe, au fond, consiste à regarder la porte comme un système complet : moteur, rail, alimentation, sécurités et usage réel. Quand ces éléments sont cohérents, le schéma électrique devient un outil de lecture, pas une source de doute. C’est précisément ce qui fait la différence entre une motorisation qui “marche” et une installation qui reste fiable, sûre et simple à entretenir sur la durée.
