Quand un portail coulissant doit s’ouvrir sans effort, le moteur ne pousse pas directement le vantail. Dans une motorisation de portail coulissant, une crémaillère transmet le mouvement du pignon et transforme la rotation du moteur en déplacement linéaire. Je vous explique ici son fonctionnement, le choix entre nylon et acier, les règles de pose, les réglages importants et les erreurs qui provoquent les à-coups ou l’usure prématurée.
Les points essentiels pour choisir et régler ce système
- Fonctionnement : une barre dentée travaille avec le pignon du motoréducteur pour déplacer le portail.
- Nylon ou acier : le nylon est plus silencieux, tandis que l’acier convient mieux aux vantaux lourds et aux usages intensifs.
- Pose : l’alignement, la hauteur et le jeu entre les dents sont déterminants pour éviter les blocages.
- Sécurité : les butées mécaniques, les fins de course et les cellules photoélectriques doivent fonctionner ensemble.
- Entretien : le nettoyage et le contrôle des fixations comptent souvent davantage qu’une lubrification excessive.
Comment fonctionne une crémaillère de portail
Le système repose sur deux éléments simples. Le pignon, une petite roue dentée entraînée par le motoréducteur, s’engrène dans la barre dentée fixée sur le portail. Lorsque le pignon tourne, ses dents poussent celles de la barre et produisent un mouvement horizontal.
Cette transformation d’un mouvement rotatif en mouvement linéaire explique pourquoi la solution est particulièrement adaptée aux portails coulissants. Le moteur reste installé au sol, près du passage du portail, tandis que la barre accompagne le vantail sur toute sa course. Je trouve ce principe très fiable, à condition que le déplacement manuel du portail soit déjà fluide avant toute automatisation.
Le rôle du pignon et du motoréducteur
Le moteur fournit la rotation, mais c’est le réducteur qui adapte la vitesse et augmente le couple disponible. Le couple désigne la force de rotation capable de déplacer le portail malgré son poids, le vent ou les frottements du rail.
Le pignon doit rester correctement engagé dans les dents sans être comprimé contre la barre. Un contact trop serré augmente le bruit et la consommation électrique. Un contact trop lâche peut provoquer des sauts de dents, surtout au démarrage ou lorsque le portail rencontre une résistance.
Choisir entre nylon et acier sans se tromper
Pour une maison individuelle, je recommande souvent une barre en nylon renforcé par une âme métallique. Elle réduit les vibrations, résiste bien à l’humidité et fonctionne discrètement, ce qui est appréciable lorsque le portail se trouve près d’une chambre ou d’une fenêtre.
L’acier galvanisé reste préférable pour un portail lourd, une entrée très fréquentée ou un environnement où les chocs sont possibles. Il offre une meilleure résistance mécanique, mais il peut transmettre davantage de bruit et demande une protection correcte contre la corrosion.
| Critère | Nylon renforcé | Acier galvanisé |
|---|---|---|
| Bruit de fonctionnement | Faible | Plus marqué |
| Résistance aux charges | Adaptée à l’habitat résidentiel | Très bonne pour les portails lourds |
| Corrosion | Insensible à la rouille | Bonne si la galvanisation reste intacte |
| Entretien | Faible | Contrôle régulier de la corrosion et des fixations |
| Fixation | Vissage généralement simple | Vissage ou soudage selon le modèle |
Le matériau ne doit toutefois pas être choisi seul. Je vérifie toujours le poids réel du vantail, sa longueur, la fréquence des cycles et l’exposition au vent. Un portail léger en aluminium peut fonctionner parfaitement avec du nylon, alors qu’un portail plein en acier soumis aux rafales mérite une solution plus robuste.
Réussir la pose et l’alignement de la barre dentée
La plupart des problèmes attribués au moteur viennent en réalité d’une mauvaise mécanique. Avant de fixer quoi que ce soit, le portail doit coulisser librement à la main, sans point dur, sans rail déformé et sans galets usés. Automatiser un portail qui force revient à demander au moteur de compenser un défaut de structure.
Les étapes qui font la différence
- Déverrouiller le moteur et placer le portail dans sa position de départ.
- Présenter le premier élément denté au niveau du pignon, en respectant la hauteur prévue par la notice.
- Fixer progressivement les segments, souvent proposés en longueurs proches d’un mètre, sans créer de rupture d’alignement.
- Faire coulisser le portail manuellement sur toute sa course pour vérifier l’engrènement.
- Régler le support du moteur afin de conserver un jeu régulier entre le pignon et la barre.
Le point le plus souvent négligé est le jeu vertical. Le portail doit reposer sur ses galets et la barre ne doit pas porter son poids sur le pignon. Si elle est trop basse, les dents travaillent en contrainte et s’usent rapidement. Si elle est trop haute, le pignon peut perdre le contact pendant le mouvement.
Je conseille aussi de contrôler la jonction entre deux segments. Une dent mal positionnée ou un léger décalage suffit à créer un claquement à chaque passage. Sur un portail long, ce défaut devient vite perceptible et peut finir par endommager le motoréducteur.
Régler les fins de course et les dispositifs de sécurité
Les fins de course indiquent au moteur où arrêter le portail en ouverture et en fermeture. Selon les modèles, ils sont actionnés par des lamelles, des butées ou des aimants fixés sur la barre dentée. Ils ne doivent pas remplacer les butées physiques installées au sol ou sur la structure.
Je règle généralement l’arrêt quelques centimètres avant la butée mécanique, conformément aux indications du fabricant. Le portail ne doit pas finir sa course en force. Une butée correctement positionnée absorbe l’arrêt en cas de mauvais réglage électronique ou de défaillance du capteur.
Lire aussi : Réglage crémaillère portail coulissant - Évitez les pannes!
Les protections à ne pas négliger
Les cellules photoélectriques détectent une personne ou un obstacle placé dans la zone de passage. Elles doivent être propres, bien alignées et installées à une hauteur cohérente avec la configuration du portail. Un voyant allumé ne garantit pas toujours que le faisceau est correctement orienté.
- Déverrouillage manuel accessible en cas de coupure de courant.
- Butées mécaniques en ouverture et en fermeture.
- Cellules photoélectriques testées après la pose.
- Détection d’obstacle réglée sans désactiver les protections.
- Câblage protégé et conforme aux prescriptions de l’installation électrique.
Un portail qui repart en arrière, s’arrête trop tôt ou dépasse sa position finale ne doit pas être utilisé comme si de rien n’était. Il faut d’abord vérifier les cellules, les fins de course, la fixation de la barre et la résistance du déplacement manuel.
Entretenir le mécanisme et repérer les pannes

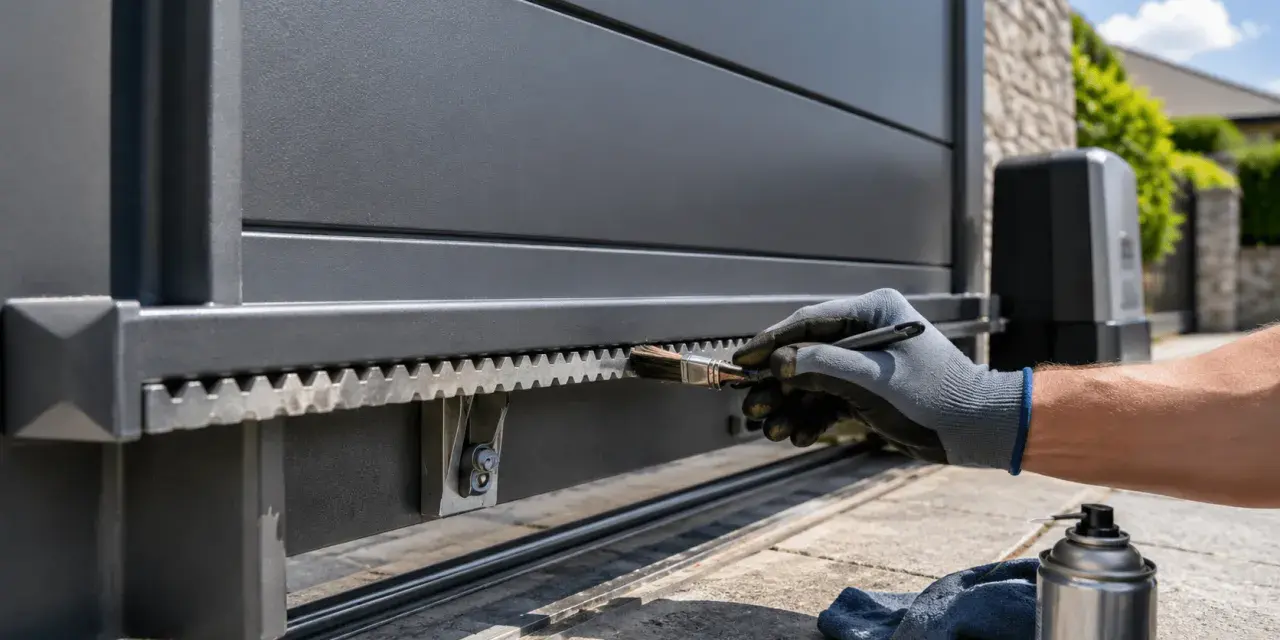

L’entretien consiste surtout à maintenir la zone propre et à surveiller l’usure. Des graviers, des feuilles ou de la boue peuvent se loger entre les dents et perturber l’engrènement. Un nettoyage périodique de la barre, du pignon et du rail est souvent plus utile qu’un graissage systématique.
Le lubrifiant doit être utilisé avec prudence. Certains modèles en nylon sont conçus pour fonctionner sans graisse, qui pourrait retenir les poussières abrasives. Pour l’acier, il faut suivre la notice du fabricant et privilégier un produit compatible avec les matériaux présents.
| Symptôme | Cause possible | Premier contrôle |
|---|---|---|
| Claquement régulier | Segment mal aligné ou dent endommagée | Examiner chaque jonction |
| Portail qui ralentit | Rail sale, galets usés ou moteur sollicité | Déplacer le portail à la main |
| Sauts de dents | Jeu incorrect ou barre trop haute | Contrôler la hauteur du pignon |
| Arrêt avant la fin | Fin de course déplacée ou obstacle | Vérifier les capteurs et la course |
| Bruit métallique | Usure, corrosion ou contact trop serré | Inspecter le pignon et la barre |
Une inspection visuelle tous les quelques mois suffit généralement pour un usage résidentiel normal. Après une tempête, un choc ou une intervention sur le portail, je recommande un contrôle immédiat de la fixation du moteur et de l’alignement.
Quand faut-il remplacer la crémaillère
Le remplacement devient pertinent lorsque les dents sont arrondies, cassées ou déformées sur une portion importante de la course. Changer uniquement le pignon ne résout pas toujours le problème, car une pièce neuve peut s’user rapidement au contact d’une barre déjà détériorée.
Il faut aussi remplacer les éléments qui se sont déformés après un choc. Une barre droite mais mal fixée donnera des symptômes intermittents, souvent difficiles à diagnostiquer. Dans ce cas, reprendre le support et vérifier le portail manuellement est plus efficace que d’augmenter la puissance du moteur.
Pour une rénovation, je ne choisis pas automatiquement le même matériau que l’ancien. Je compare la charge, le niveau sonore recherché et l’état de la structure. Un modèle silencieux en nylon peut améliorer le confort d’un portail résidentiel, tandis qu’une barre en acier galvanisé sera plus rassurante sur une installation lourde ou très sollicitée.
Le bon choix dépend surtout de la mécanique existante
Une motorisation à crémaillère fonctionne bien lorsque trois conditions sont réunies : le portail coulisse sans résistance, la barre reste parfaitement alignée avec le pignon et les sécurités arrêtent le mouvement avant les butées. Le matériau vient ensuite, avec le nylon pour le silence et l’acier pour les contraintes élevées.
Avant d’acheter un moteur ou une barre dentée, je vérifierais donc le poids du portail, sa longueur, l’état du rail, la place disponible pour le moteur et la fréquence d’utilisation. Cette préparation évite les pannes coûteuses et donne surtout une installation plus douce, plus silencieuse et plus durable au quotidien.
