L’alim volet roulant ne se résume pas à brancher un moteur au hasard : elle conditionne la sécurité du circuit, le confort d’usage et la facilité d’entretien de l’installation. Entre moteur filaire 230 V, commande radio et solution solaire, le bon choix dépend surtout du chantier, du nombre de volets et du niveau de travaux que vous acceptez. Je détaille ici ce qu’il faut réellement prévoir, où se situent les erreurs classiques et comment dimensionner l’alimentation sans surcharger le tableau.
Les points à vérifier avant de choisir le raccordement
- Un moteur radio reste très souvent alimenté en 230 V : la radio change la commande, pas forcément la source d’énergie.
- Le circuit des volets roulants doit être dédié et protégé correctement, avec une section de câble adaptée.
- La consommation d’un moteur est généralement modeste, souvent autour de 70 à 130 W sur des gammes courantes, mais le calcul se fait toujours sur le projet complet.
- Le solaire évite le raccordement secteur, mais il exige une bonne exposition et un accès simple à la batterie.
- Le choix dépend du contexte : neuf, rénovation légère, façade ombragée ou maison déjà très équipée.
Ce que recouvre vraiment l’alimentation d’un volet roulant motorisé
Je sépare toujours deux choses quand je parle d’alimentation d’un volet roulant motorisé : l’énergie qui fait tourner le moteur et la commande qui lui dit de monter ou de descendre. C’est la confusion la plus fréquente chez les particuliers, surtout quand on découvre qu’un moteur radio peut très bien rester branché en 230 V.
Promotelec rappelle que l’alimentation doit respecter la NF C 15-100. En pratique, cela veut dire qu’on ne raisonne pas seulement en confort d’usage, mais aussi en architecture électrique, en protection et en maintenance. Le bon montage dépend donc moins du mot “radio” que de la manière dont le moteur est réellement alimenté.

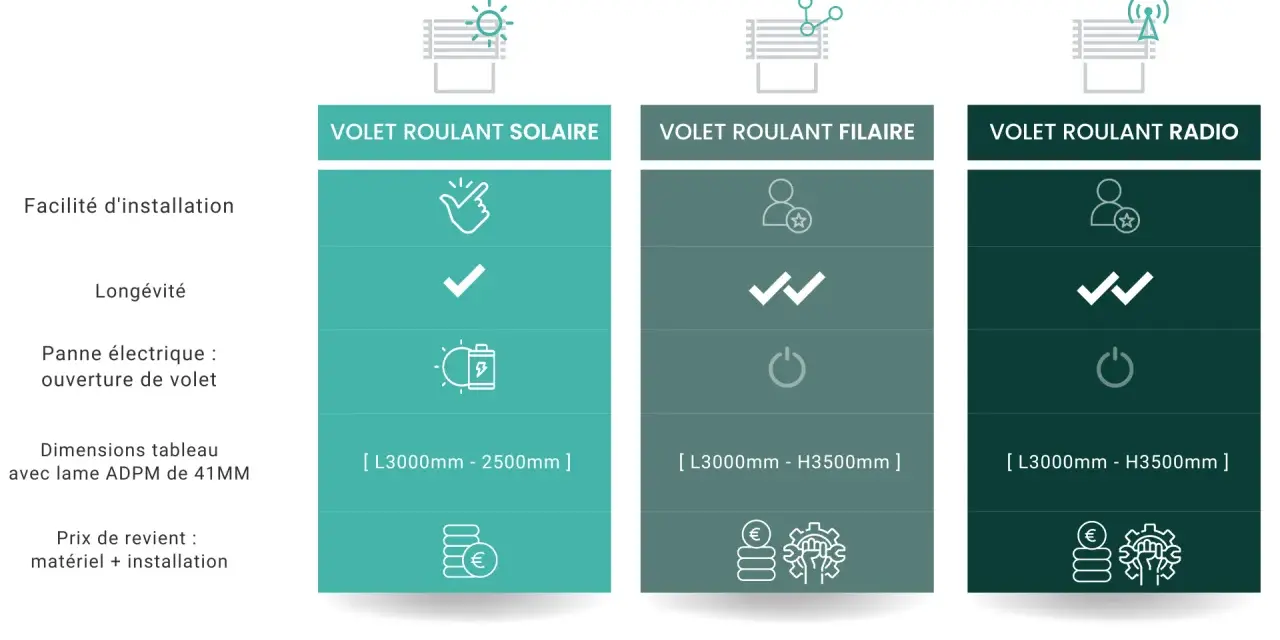

| Solution | Source d’énergie | Ce que cela change | Quand je la privilégie |
|---|---|---|---|
| Filaire 230 V | Secteur | Commande par interrupteur mural, câblage classique | Neuf, rénovation avec accès facile aux gaines |
| Radio 230 V | Secteur | Pilotage sans fil, intégration plus simple dans la domotique | Rénovation où je veux limiter les fils de commande |
| Solaire | Panneau + batterie | Pas de raccordement secteur pour le moteur | Rénovation lourde à éviter, façade bien exposée |
Le point clé est simple : radio ne veut pas dire autonome. Dans la plupart des cas, la radio ou le Wi-Fi concernent la commande, pas la source d’énergie. Une fois cette distinction claire, le sujet suivant devient le circuit à réserver au tableau, et c’est là que se joue la fiabilité de l’installation.

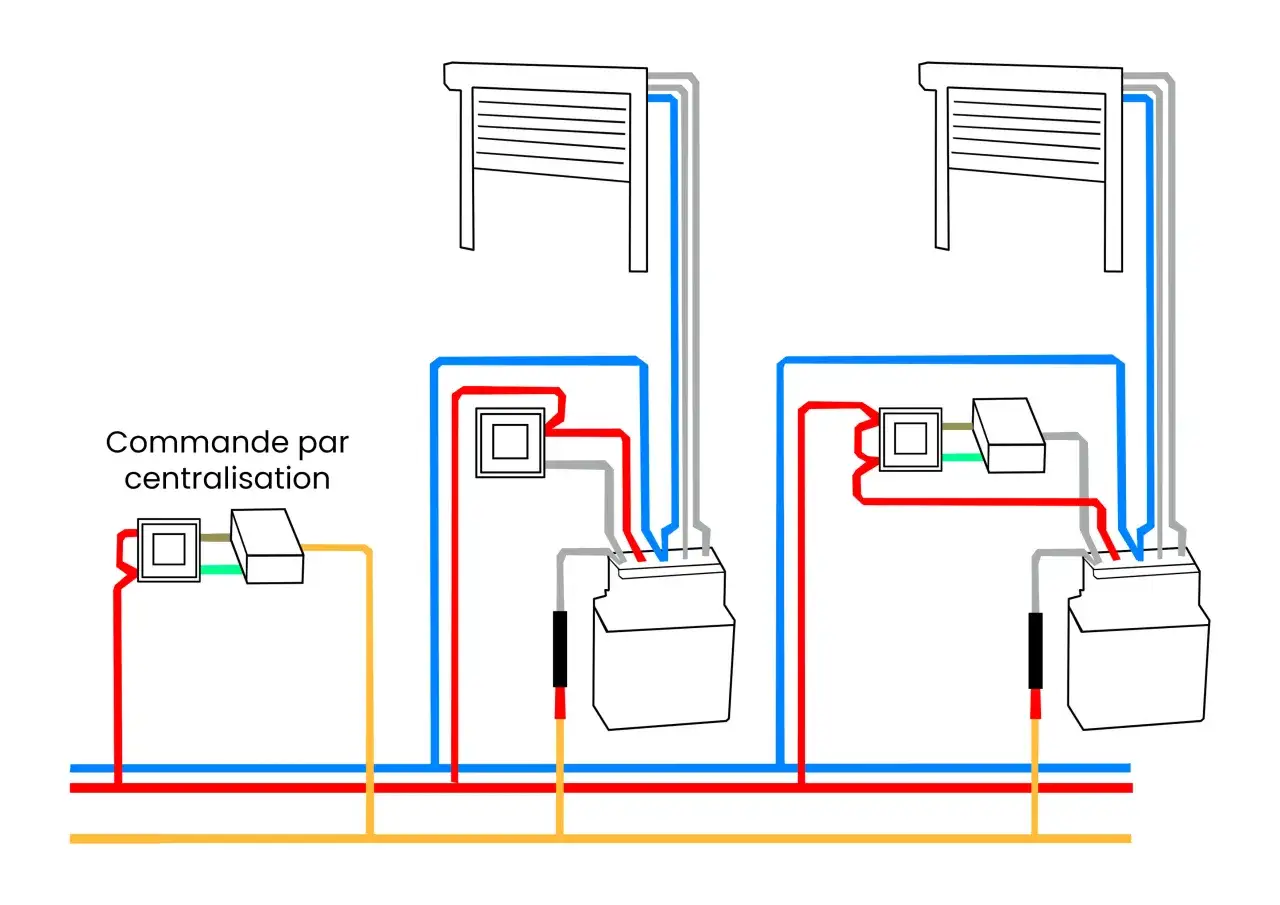

Le circuit électrique à prévoir au tableau
Comme le rappelle Legrand, le circuit des volets roulants doit être dédié. Je pars donc du principe qu’on ne greffe pas un moteur sur une ligne d’éclairage ou sur une prise déjà chargée : ce serait pratique à court terme, mais mauvais pour la lisibilité du tableau et pour le dépannage.
La base la plus courante en maison individuelle reste un circuit volets roulants en 1,5 mm², protégé par un disjoncteur 16 A maximum. Ce cadrage suffit dans beaucoup de cas, parce que les moteurs tubulaires consomment peu individuellement. Le vrai enjeu n’est donc pas de “mettre le plus possible”, mais de garder un circuit cohérent et facile à isoler en cas de problème.
| Point de contrôle | Recommandation pratique | Pourquoi |
|---|---|---|
| Section des conducteurs | 1,5 mm² | Adaptée au circuit dédié classique des volets roulants |
| Protection au tableau | 16 A maximum | Évite de surprotéger une ligne légère |
| Type de circuit | Dédié | Permet d’isoler les volets du reste de l’habitation |
| Répartition | Au moins deux circuits si la maison est très équipée | Évite de perdre tous les volets en cas de coupure ou de défaut |
Je conseille souvent de répartir les moteurs sur plusieurs lignes quand la maison compte beaucoup de volets ou quand l’ouverture de tous les volets au même moment aurait un impact réel. Le calibre pose le cadre; le dimensionnement fin dépend ensuite de la puissance unitaire des moteurs et de la longueur des lignes.
Comment dimensionner les câbles sans surcharger la ligne
La première erreur que je corrige sur chantier, c’est la confusion entre couple et consommation électrique. Le couple, exprimé en N·m, sert à choisir le moteur selon le poids du tablier et l’effort à fournir. Pour l’alimentation, je regarde surtout la puissance absorbée et l’intensité.
Sur des gammes courantes de moteurs 230 V, on voit souvent des ordres de grandeur autour de 70 à 130 W par moteur, avec une consommation voisine de 0,55 à 1 A. Cela reste modeste, mais je ne dimensionne jamais un circuit à partir du simple nombre de volets : je regarde le cumul, la configuration du tableau, la longueur de câble et la manière dont les volets seront utilisés.
| Exemple | Puissance cumulée | Intensité approximative à 230 V | Lecture pratique |
|---|---|---|---|
| 1 moteur de 70 W | 70 W | 0,3 A environ | Charge très légère |
| 4 moteurs de 130 W | 520 W | 2,3 A environ | Encore très confortable sur un circuit bien conçu |
| 8 moteurs de 130 W | 1 040 W | 4,5 A environ | Possible selon le projet, mais je répartis souvent sur deux lignes |
Je vérifie aussi la classe d’isolation. Sur certains moteurs 230 V, la terre n’est pas requise parce que l’appareil est en classe II ; sur d’autres modèles, la terre reste obligatoire. Ce n’est pas un détail de pose : c’est la notice du moteur et son marquage qui tranchent. Quand le calcul électrique est bien fait, on peut passer à la vraie alternative de chantier : le solaire, qui change radicalement la manière d’amener l’énergie.
Quand le solaire devient la meilleure option
Le solaire a du sens dès que tirer une alimentation secteur devient coûteux, intrusif ou inutilement lourd. Dans une rénovation avec murs finis, coffres difficiles d’accès ou impossibilité de saigner, c’est souvent la solution la plus propre. Le système repose alors sur trois éléments : un panneau photovoltaïque, une batterie et un moteur à courant continu.
Sur certaines solutions du marché, l’autonomie annoncée peut atteindre plusieurs jours, voire autour de 15 jours sans soleil dans de bonnes conditions. Ce chiffre n’est pas une promesse universelle, mais il montre bien le principe : la batterie prend le relais quand l’ensoleillement baisse. Ce qui compte vraiment, c’est la qualité de l’exposition sur la façade, pas seulement la présence d’un panneau.
| Cas de figure | Solaire pertinent ? | Mon avis pratique |
|---|---|---|
| Rénovation sans saignée possible | Oui | Très bon choix pour limiter les travaux |
| Façade bien exposée, sans ombre portée | Oui | Conditions idéales pour la recharge |
| Avancée de toit importante ou arbre proche | À vérifier | Le rendement peut devenir trop irrégulier |
| Logement neuf avec murs ouverts | Pas forcément | Le filaire reste souvent plus simple à intégrer |
Le solaire évite le raccordement secteur, mais il ne pardonne pas les erreurs d’exposition. Si la façade est trop ombragée, la solution filaire reste souvent plus robuste à long terme. C’est précisément pour cela que je regarde ensuite les erreurs de pose les plus courantes, car elles font perdre du temps même quand le matériel est bon.
Les erreurs que je vois le plus souvent sur chantier
- Brancher le moteur sur un circuit d’éclairage : la ligne n’est pas prévue pour ça et le tableau devient illisible.
- Penser qu’un moteur radio n’a pas besoin d’alimentation secteur : la commande est sans fil, mais l’énergie vient souvent toujours du 230 V.
- Tout mettre sur un seul circuit : en cas de défaut, on perd l’ensemble des volets, ce qui complique l’usage quotidien.
- Ignorer la classe d’isolation : on raccorde la terre seulement si le modèle la requiert.
- Sous-estimer l’ombre sur un kit solaire : un panneau mal exposé devient une source de panne lente, pas un confort.
- Laisser la maintenance impossible : une batterie ou un boîtier inaccessible finit toujours par coûter du temps au moment du dépannage.
Le bon réflexe consiste à vérifier la compatibilité entre moteur, circuit et usage réel, pas seulement à suivre un schéma “standard”. Quand ces pièges sont écartés, le choix final se résume à trois scénarios très concrets.
Ce que je validerais avant de refermer le coffre
Dans la pratique, je tranche souvent ainsi. Si le logement est neuf ou en grosse rénovation, je pars sur un filaire 230 V bien dédié, parce que c’est la solution la plus simple à maintenir. Si je dois limiter les travaux tout en gardant une bonne souplesse d’usage, je regarde le radio 230 V, qui conserve une alimentation classique mais allège la commande. Si la façade est bien exposée et que je veux éviter toute saignée, le solaire devient très convaincant.
- Neuf ou rénovation lourde : filaire 230 V, circuit dédié, tableau lisible.
- Rénovation légère : radio 230 V si je veux gagner du temps sur la commande.
- Façade bien ensoleillée : solaire, à condition de vérifier l’absence d’ombre portée.
- Maison avec beaucoup de volets : répartition sur plusieurs circuits pour éviter la panne totale.
Avant de fermer le coffre, je contrôle toujours la section des conducteurs, la protection au tableau, la classe d’isolation du moteur et, s’il y en a un, l’emplacement réel du panneau solaire. C’est ce dernier contrôle qui évite la plupart des mauvaises surprises. Si je devais résumer la logique en une règle simple, ce serait celle-ci : choisir l’énergie la plus facile à maintenir dans le temps, pas seulement celle qui semble la plus élégante sur le papier.
