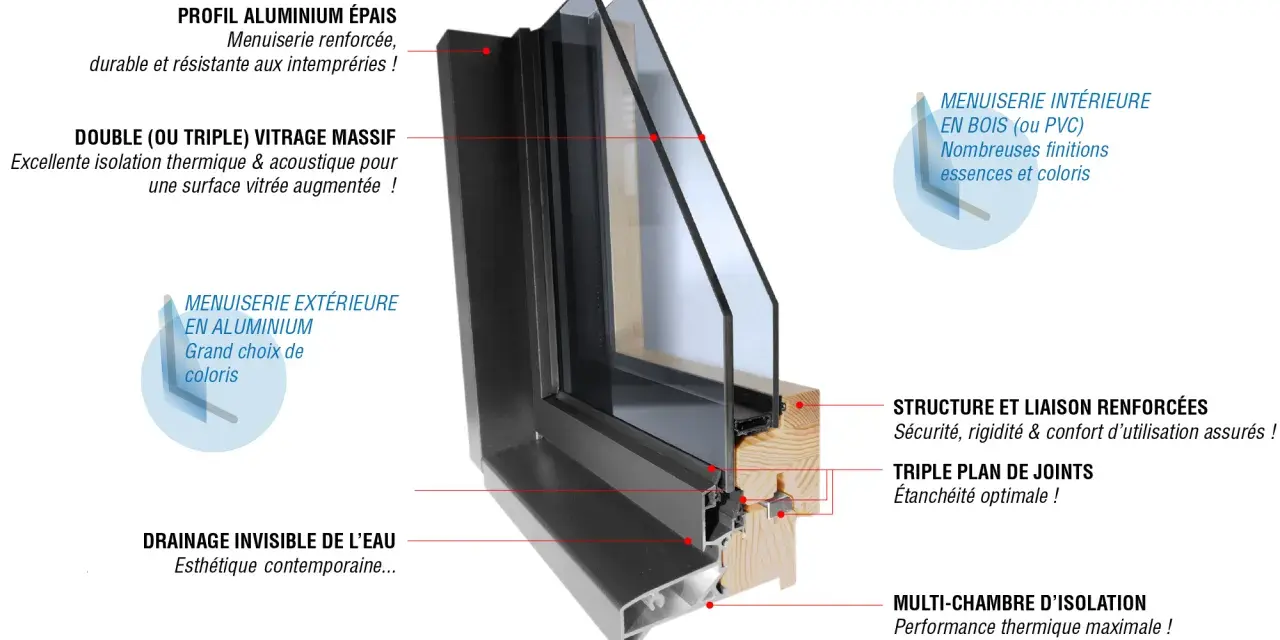

Détail menuiserie - La clé d'une fenêtre performante

Un bon détail de fenêtre ne se limite pas à un dessin propre : il montre comment le dormant, l’ouvrant, le vitrage et le mur travaillent ensemble. Le terme technique detail menuiserie renvoie ici à la coupe précise de l’assemblage, avec ses joints, ses appuis, ses fixations et ses points de drainage. C’est ce niveau de lecture qui permet de comprendre pourquoi deux fenêtres qui se ressemblent peuvent offrir des résultats très différents en confort, en étanchéité et en durabilité.

Ce qu’un détail de fenêtre doit vraiment montrer

Quand je lis un détail de menuiserie, je cherche d’abord à comprendre le chemin de l’air, de l’eau et de la chaleur. Un bon dessin ne se contente pas d’indiquer une fenêtre “vue en coupe” : il précise comment le dormant est fixé, comment l’ouvrant se ferme, comment le vitrage est tenu et comment l’eau est évacuée vers l’extérieur. Sans ces informations, on a une image, pas un vrai outil de pose ou de contrôle.

Sur une fenêtre, les zones les plus sensibles sont presque toujours les mêmes : la liaison entre le cadre et la maçonnerie, le bas de l’ouvrage, le pourtour du vitrage et les points de rencontre entre matériaux différents. C’est là qu’apparaissent les fissures de calfeutrement, les ponts thermiques ou les petites entrées d’air qui ruinent le confort à l’usage. Quand je veux éviter les mauvaises surprises, je vérifie aussi la cohérence entre le dessin, les cotes et le système de pose retenu.

Élément	Rôle dans l’assemblage	Point de vigilance
Dormant	Cadre fixe ancré dans le mur	Planéité, aplomb, qualité des fixations
Ouvrant	Partie mobile qui porte la quincaillerie	Alignement, fermeture, compression des joints
Vitrage	Assure la lumière, l’isolation et parfois la sécurité	Composition, épaisseur, intercalaire, poids
Joints et calfeutrement	Limitent les passages d’air et d’eau	Continuité, compatibilité avec les matériaux
Appui et bavette	Guident l’eau vers l’extérieur	Pente, goutte d’eau, absence de stagnation
Support maçonné	Reçoit et stabilise la fenêtre	Solidité, tolérances, absence de déformation

Une fois ces pièces identifiées, je passe toujours à la manière dont la fenêtre sera posée, parce que c’est là que le détail devient réellement exploitable sur le chantier.

Les types de pose qui changent le dessin

Un même châssis peut donner de très bons résultats ou, au contraire, un résultat moyen selon la façon dont il est intégré au mur. En pratique, le choix de pose conditionne la profondeur d’appui, la continuité de l’isolation et la quantité de vitrage réellement visible à l’intérieur. C’est souvent ce point qui fait la différence entre une fenêtre “correcte sur le papier” et une fenêtre agréable à vivre.

Type de pose	Quand je la privilégie	Atout principal	Limite à connaître
Pose en applique	Construction neuve ou mur avec doublage isolant intérieur	Bonne continuité avec l’isolation	Demande une mise en œuvre précise du doublage et des fixations
Pose en tunnel	Mur épais, bâti ancien, recherche d’intégration sobre	Aspect discret et bon centrage dans l’épaisseur du mur	Peut compliquer les liaisons thermiques et les finitions
Pose en feuillure	Maçonnerie prévoyant un ressaut ou un logement dédié	Positionnement précis du cadre	Dépend beaucoup de la géométrie réelle du support
Rénovation sur dormant existant	Quand le cadre ancien reste sain et stable	Travaux plus rapides, moins de reprise des murs	Réduit souvent le clair de vitrage et masque parfois des défauts du support
Dépose totale	Quand le dormant est fatigué, déformé ou mal isolé	Le résultat le plus propre sur le plan technique	Plus de reprises de maçonnerie et de finitions

Je considère la dépose totale comme la solution la plus propre quand le support est douteux, mais elle n’est intéressante que si l’on accepte les reprises qu’elle implique. Le bon choix de pose prépare déjà la lecture de la coupe, et c’est justement ce que je regarde ensuite.

Lire une coupe de fenêtre sans se tromper

Une coupe de fenêtre se lit de l’extérieur vers l’intérieur, comme un trajet des contraintes climatiques vers la partie habitable. Côté extérieur, je cherche d’abord la protection contre l’eau : appui, pente, rejingot, bavette ou profil de drainage doivent permettre à l’humidité de repartir vers dehors sans stagner. Si cette logique n’apparaît pas clairement dans le dessin, il manque déjà une information essentielle.

Ensuite, je vérifie la continuité thermique autour du cadre. La jonction entre la menuiserie et le mur doit éviter le pont thermique, surtout au droit des tableaux et de l’appui. Dans la vraie vie, ce n’est pas seulement une question de matériau isolant : c’est aussi une question d’épaisseur disponible, de compatibilité entre les produits de calfeutrement et de précision au montage. Enfin, côté intérieur, le détail doit montrer une fermeture nette et étanche à l’air, avec une finition qui ne laisse pas de zone fragile au pourtour du dormant.

• À l’extérieur, je cherche la gestion de l’eau et la protection des joints.
• Au droit du mur, je regarde la continuité de l’isolation et les fixations.
• Au contact du vitrage, je contrôle la tenue mécanique et la qualité du joint périphérique.
• À l’intérieur, je veux une ligne d’étanchéité propre, sans passage d’air parasite.

Une coupe bien lue permet déjà d’anticiper le comportement du vitrage, parce que le verre ne travaille jamais seul : il dépend du cadre qui le porte et du joint qui le protège.

Le vitrage doit être choisi avec le cadre, pas à part

En 2026, le double vitrage à isolation renforcée reste le point de départ le plus courant pour une fenêtre résidentielle bien pensée. L’ADEME rappelle que ce type de vitrage, avec lame remplie d’argon et couche faiblement émissive, est devenu un standard. Je le vois comme le meilleur compromis dans la majorité des cas, parce qu’il améliore fortement l’isolation sans alourdir exagérément la menuiserie ni sacrifier trop de lumière.

Les chiffres aident à trier les options. Un double vitrage courant de type 4/16/4 avec argon et couche basse émissivité tourne souvent autour d’un Ug voisin de 1,1 W/m².K pour la partie centrale du vitrage. Le triple vitrage descend plus bas, souvent autour de 0,6 à 0,8 W/m².K, mais il pèse davantage, coûte plus cher et peut réduire les apports solaires utiles en façade bien exposée. C’est la raison pour laquelle je ne le recommande pas mécaniquement partout, même si sa performance thermique brute est meilleure.

Solution	Atout principal	Quand elle a du sens	Limite à garder en tête
Double vitrage classique	Solution simple et économique	Budget contraint, usage secondaire, remplacement ponctuel	Moins performant qu’un vitrage à isolation renforcée
Double vitrage à isolation renforcée	Bon équilibre entre prix, confort et lumière	La plupart des logements	Son efficacité dépend beaucoup du cadre et de la pose
Triple vitrage	Très bonne isolation thermique	Zones froides, façades très exposées, projets très performants	Plus lourd, plus coûteux, moins favorable aux apports solaires
Vitrage acoustique feuilleté	Réduction des nuisances sonores	Rue passante, trafic, voisinage bruyant	Ne compense pas une mauvaise étanchéité à l’air
Vitrage de sécurité	Résistance accrue au choc ou à l’effraction	Baies basses, accès extérieur facile, zone sensible	Peut augmenter le poids et le coût global

Le point que beaucoup oublient, c’est que Uw mesure la fenêtre complète, alors que Ug ne concerne que le vitrage. Autrement dit, un très bon verre peut être pénalisé par un cadre médiocre ou par une liaison mal traitée. Je m’appuie ensuite sur un autre critère souvent sous-estimé : l’étanchéité réelle de l’ensemble.

L’étanchéité et l’AEV font souvent la vraie différence

Le CSTB classe les fenêtres selon trois familles de performances : l’air, l’eau et le vent. C’est ce classement AEV qui dit si la menuiserie résiste correctement aux sollicitations réelles, bien au-delà de l’effet d’une fiche commerciale. Pour l’air, on va de A*1 à A*4, avec A*4 pour la meilleure étanchéité. Pour l’eau, les classes vont de E*1A à E*9A ou E*1B à E*7B selon la méthode d’essai. Pour le vent, on trouve V*A1 à V*A5.

Sur le terrain, ce classement n’a de valeur que si la pose suit la même logique. Une fenêtre très performante peut devenir moyenne si le support n’est pas plan, si les fixations sont mal réparties ou si le calfeutrement n’est pas compatible avec les matériaux du dormant. J’ai vu des joints vieillir prématurément simplement parce qu’ils avaient été posés sur une interface qui bougeait trop. Le détail technique doit donc montrer non seulement le produit, mais aussi la façon dont il est maintenu dans le mur.

• Support irrégulier : il crée des points de tension et des fuites localisées.
• Calfeutrement discontinu : il ouvre la porte aux entrées d’air et aux infiltrations.
• Drainage obstrué : il favorise la stagnation d’eau au pied de la menuiserie.
• Produit inadapté au matériau : il peut se décoller ou fissurer prématurément.

Une fois ces critères clarifiés, on comprend vite pourquoi une fenêtre “bien notée” sur catalogue n’est pas automatiquement une bonne fenêtre posée.

Les erreurs que je vois le plus souvent sur les détails de fenêtre

La première erreur consiste à dessiner seulement la face visible, sans la coupe complète. On perd alors les informations qui comptent le plus : profondeur d’appui, épaisseur de doublage, continuité des joints et position exacte du vitrage dans le cadre. La deuxième erreur, très fréquente, est de traiter le vitrage comme une pièce isolée alors que la performance finale dépend aussi du profil, de l’intercalaire et du traitement du pourtour.

Je vois aussi des projets où l’on conserve un dormant fatigué parce qu’il “semble encore correct”. C’est une mauvaise économie si le cadre est déformé, humide ou mal fixé. Même chose quand on choisit un triple vitrage sans vérifier que le châssis le supportera correctement : le gain thermique théorique peut être annulé par une pose difficile, des ferrures trop sollicitées ou une baisse de luminosité mal acceptée par l’occupant. Enfin, un détail trop optimiste oublie souvent les tolérances de chantier. En menuiserie, quelques millimètres mal anticipés suffisent à compliquer tout le reste.

Ces erreurs sont évitables, et c’est précisément pour cela que le détail de menuiserie a autant de valeur en rénovation qu’en construction neuve.

Ce que je fais vérifier avant de lancer la pose

Quand j’accompagne un projet de fenêtre, je demande toujours les mêmes éléments avant de valider le devis ou le plan. Cela évite les formulations floues et permet de comparer des offres réellement équivalentes, ce qui n’est pas si fréquent dans ce domaine.

• La coupe cotée de la menuiserie, avec le type de pose clairement indiqué.
• La composition exacte du vitrage, y compris l’intercalaire et le gaz éventuel.
• Les valeurs Uw, Ug et, si besoin, le comportement acoustique ou de sécurité.
• Le traitement prévu entre le cadre et le mur, côté intérieur comme côté extérieur.
• Le choix entre conservation du dormant et dépose totale, avec justification technique.

Dans le cas d’une rénovation, ce niveau de précision évite de payer deux fois : une première fois pour la fenêtre, puis une seconde fois pour corriger les défauts de pose, les reprises de finition ou les pertes de performance que personne n’avait anticipées. Pour une fenêtre, le bon détail n’est pas un luxe de bureau d’études ; c’est ce qui transforme une promesse de performance en résultat concret dans la maison.
