Mesurer une serrure - Le guide pour éviter les erreurs !

Remplacer une serrure sans relever les bonnes cotes finit presque toujours par un retour au magasin ou une pose bancale. Pour savoir comment mesurer une serrure sans vous tromper, je vais aller droit au but: quelles dimensions relever, dans quel ordre les prendre et quels détails comptent vraiment selon le type de fermeture. L’objectif est simple: choisir une pièce compatible avec la porte, la poignée et le cylindre, sans improviser.

Comprendre ce qu’il faut mesurer selon le type de serrure

Avant même de sortir le mètre, je regarde toujours ce qui doit réellement être remplacé. Une serrure à larder, un cylindre européen, une serrure en applique ou une multipoints ne se mesurent pas de la même façon, et c’est là que beaucoup d’achats se compliquent inutilement.

Dans la pratique, la bonne question n’est pas seulement « quelle serrure acheter ? », mais « quelle pièce dois-je vraiment remplacer ? ». Si le barillet est fatigué, je ne change pas tout le mécanisme. Si le coffre est usé ou si la têtière ne correspond plus, je repars sur l’ensemble de la serrure. Cette distinction évite déjà beaucoup d’erreurs.

Préparer la mesure pour éviter les fausses cotes

Je travaille porte ouverte, avec un mètre rigide ou un réglet, un tournevis adapté, un crayon et, si possible, un pied à coulisse. Un téléphone pour prendre quelques photos est aussi utile, car une serrure déposée ressemble vite à une autre quand on revient faire l’achat.

• Je mesure en millimètres, jamais à l’œil.
• Je relève les cotes sur l’ancienne serrure une fois déposée, pas sur une pièce encore en contrainte.
• Je conserve vis, plaque et petites pièces dans un sachet séparé.
• Je note la marque et la référence si elles sont gravées sur le coffre ou le cylindre.

J’évite aussi de me fier uniquement à la façade visible. La partie qui compte vraiment est souvent sur le chant de la porte, là où la serrure est encastrée. Une fois cette préparation faite, on peut passer aux mesures qui décident vraiment de la compatibilité.

Mesurer une serrure à larder pas à pas

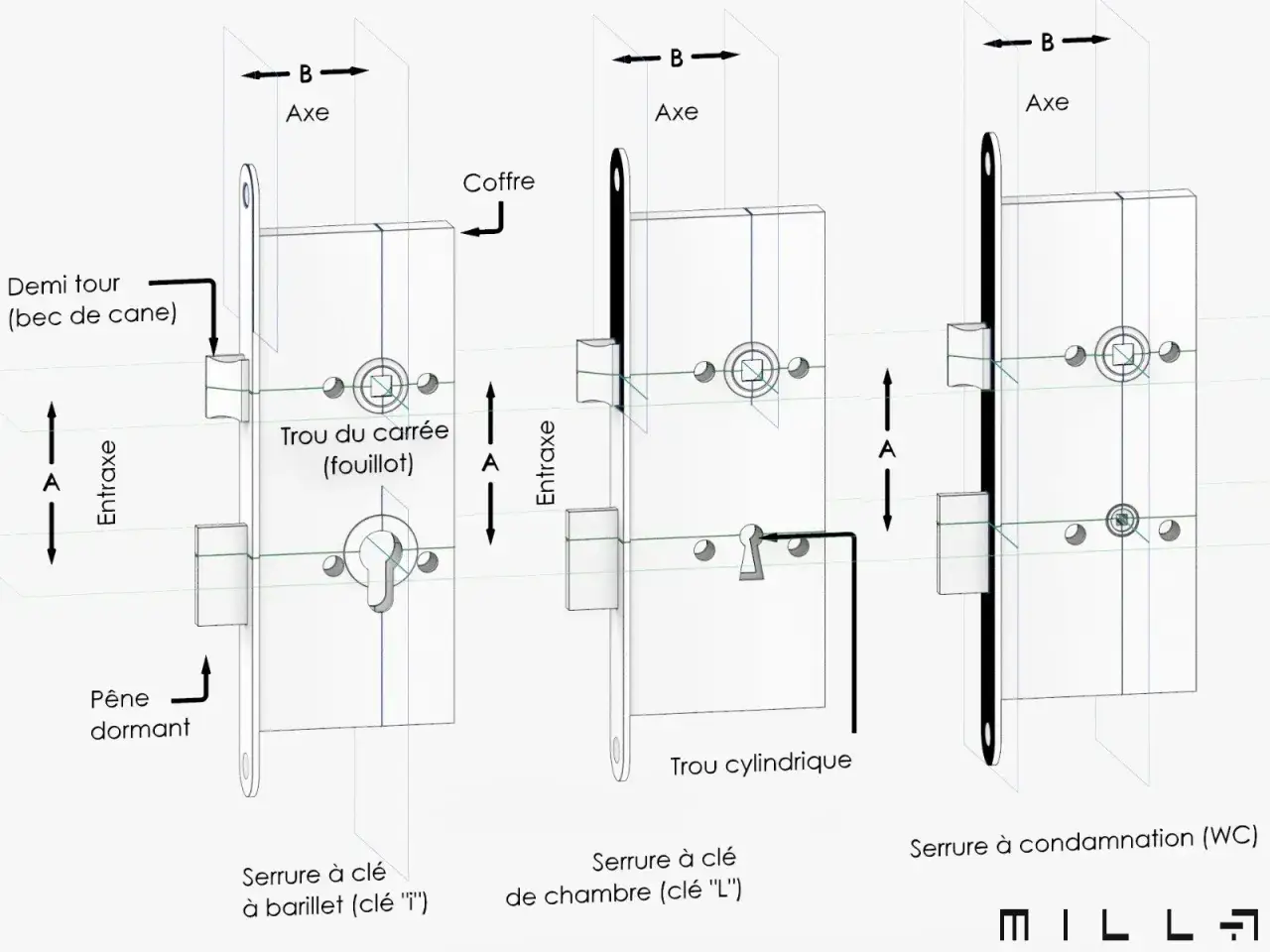

Sur une serrure encastrée, quatre cotes font presque toujours la différence: l’axe, l’entraxe, la têtière et la profondeur du coffre. Je les prends dans cet ordre, parce que c’est le plus logique pour comparer un ancien modèle avec une pièce de remplacement.

L’axe

L’axe est la distance entre le bord de la têtière et le centre du carré de poignée, ou du trou de clé selon la configuration. Le fouillot, c’est l’ouverture carrée qui reçoit la tige de la poignée. Sur beaucoup de portes en bois ou en PVC, on rencontre souvent des axes de 40 ou 50 mm. Sur une menuiserie en aluminium ou en métal, l’axe est souvent plus faible, autour de 20, 24, 30 ou 35 mm.

L’entraxe

L’entraxe correspond à la distance entre le centre du carré de poignée et le centre de l’entrée de clé ou du cylindre. Si cette mesure est fausse, la poignée et le cylindre ne tombent plus en face, même si la serrure semble proche visuellement. Je la vérifie toujours deux fois, surtout quand l’ancienne serrure a déjà été remplacée une fois ou bricolée au fil du temps.

Lire aussi : Serrure BCC - Comprendre et bien choisir pour votre intérieur

La têtière et le coffre

La têtière est la plaque métallique visible sur le chant de la porte. J’en mesure la largeur, la longueur et la forme des extrémités, car une têtière à bouts ronds ne se pose pas comme une têtière à bouts carrés. La largeur se situe souvent autour de 16 ou 18 mm sur les portes en bois ou en PVC, et davantage sur certaines portes en aluminium ou sécurisées. Je contrôle aussi la profondeur du coffre, parce qu’un mécanisme trop volumineux ne s’encastre pas correctement.

Quand ces dimensions sont notées proprement, on évite la plupart des mauvaises surprises au moment de l’achat. Le cylindre demande ensuite une méthode différente, plus précise encore.

Mesurer le cylindre séparément quand seul le barillet change

Quand la serrure fonctionne encore mais que la partie clé devient capricieuse, il suffit parfois de remplacer le cylindre. Dans ce cas, je ne mesure pas tout le mécanisme, seulement le barillet, et je le fais hors de la porte dès que possible.

1. Je dévisse la vis de fixation située sur le chant de la porte.
2. J’insère la clé dans le cylindre pour pouvoir orienter le panneton, c’est-à-dire la petite came intérieure qui commande l’ouverture.
3. Je tourne légèrement pour mettre le cylindre dans l’axe, puis je le fais coulisser sans forcer.
4. Je mesure ensuite depuis le centre du trou de fixation jusqu’à chaque extrémité du cylindre.

Un cylindre symétrique peut faire 30/30, 40/40 ou 50/50 mm. On trouve aussi des modèles asymétriques, comme 30/50 mm, lorsque la porte ou la ferrure impose un décalage. Le piège classique consiste à additionner les longueurs sans partir du centre de fixation. C’est précisément là que les erreurs se glissent.

Ne pas oublier les poignées, le sens d’ouverture et les multipoints

Sur une porte d’entrée, la serrure ne travaille jamais seule. La poignée, le carré, les rosaces et parfois les tringles imposent eux aussi des contraintes de compatibilité. C’est particulièrement vrai sur les serrures multipoints, où l’alignement général compte autant que la cote du coffre central.

Je me méfie particulièrement du sens d’ouverture, parce qu’il est souvent mal interprété. Selon le fabricant, on se place côté intérieur ou côté extérieur, et la définition peut changer. Quand j’ai un doute, je préfère vérifier la documentation du modèle ou comparer la position des gonds et du pêne demi-tour plutôt que de deviner. Sur une multipoints, je note aussi la hauteur totale du mécanisme, car une cote correcte au centre ne suffit pas si les ancrages haut et bas ne tombent pas juste.

Les erreurs qui font acheter la mauvaise serrure

Les mauvaises commandes viennent rarement d’un seul gros oubli. En général, c’est un détail banal qui fausse tout: une mesure prise au mauvais endroit, un cylindre mal orienté ou un sens d’ouverture mal lu. Je vois revenir les mêmes erreurs encore et encore.

• Mesurer la face visible au lieu du chant de la porte.
• Confondre l’axe et l’entraxe.
• Oublier de partir du centre de la vis de fixation pour le cylindre.
• Prendre une cote sur une serrure usée, tordue ou déjà mal montée.
• Négliger la largeur de têtière et la forme de ses extrémités.
• Se fier à une photo sans vérifier les dimensions exactes.
• Ignorer le carré de poignée ou la longueur utile du barillet.

La plupart de ces erreurs ne viennent pas d’un manque de compétence, mais d’une pièce qui a déjà vécu. Un coffre déformé, une têtière marquée ou un cylindre un peu grippé peut donner de fausses impressions. C’est pour cela que je compare toujours l’ancien modèle et le nouveau côte à côte, règle en main, avant de valider quoi que ce soit.

Le dernier contrôle que je fais avant d’acheter la nouvelle serrure

Quand deux références semblent proches, je ne choisis pas celle qui paraît la plus standard, mais celle qui reprend le plus fidèlement les cotes d’origine. Une serrure de remplacement doit se monter sans forcer; sinon le gain de temps disparaît aussitôt.

• Je vérifie que l’axe et l’entraxe correspondent exactement.
• Je contrôle la largeur et la forme de la têtière.
• Je confirme la longueur du cylindre, côté gauche et côté droit.
• Je m’assure que le carré de poignée est compatible avec la béquille ou la rosace.
• Je compare le sens d’ouverture et, pour une multipoints, le nombre de points et la position des tringles.

Si une seule cote reste incertaine, je garde l’ancienne serrure à portée de main, je prends des photos nettes du chant de porte et je les compare avec la pièce visée avant de commander. C’est souvent ce contrôle final, un peu moins glamour mais beaucoup plus fiable, qui fait la différence entre un remplacement propre et une deuxième commande inutile.
