Motorisation portail battant - Pose vérin sans erreur

Installer une motorisation à vérins sur un portail battant demande plus de méthode qu’un simple branchement. Je vais ici détailler ce qu’il faut vérifier avant la pose, comment prendre les cotes sans se tromper, quels accessoires de sécurité prévoir et comment régler l’ensemble pour obtenir une ouverture fluide et durable. L’idée est d’éviter les erreurs qui fatiguent le portail, forcent sur la maçonnerie ou réduisent la durée de vie du moteur.

Les points à verrouiller avant de poser un vérin

Avant même de sortir la perceuse, je commence toujours par le portail lui-même. Un vérin ne corrige pas un vantail voilé, des gonds fatigués ou une fermeture qui frotte au sol. Si le portail ne s’ouvre pas à la main avec une résistance régulière sur toute sa course, il faut d’abord traiter ce défaut mécanique.

Je regarde ensuite trois choses très concrètes : la rigidité du portail, la solidité des piliers et la prise au vent. Un portail plein, lourd ou exposé aux rafales est souvent un bon candidat pour une motorisation à vérins, car la poussée est directe et efficace. En revanche, une structure légère ou déformée peut mieux se comporter avec une autre cinématique si la géométrie d’installation est défavorable.

Situation du portail	Vérin adapté	Pourquoi
Portail battant rigide avec piliers sains	Oui	La poussée axiale du vérin travaille dans de bonnes conditions.
Portail plein exposé au vent	Souvent oui	Le vérin apporte une force utile, à condition que la fixation soit solide.
Vantail léger, souple ou tordu	Plutôt non	Le moteur ne rattrape pas un défaut de structure.
Pilier très large ou gond très rentré	Oui, mais avec prudence	La géométrie de pose devient déterminante pour l’angle d’ouverture.
Portail qui frotte déjà à la main	Non tant que le problème n’est pas corrigé	Le vérin accentuera l’usure et les efforts sur les fixations.

Dans les notices Somfy et Nice, ce point revient sans cesse sous une forme ou une autre : la motorisation doit être adaptée au portail, pas l’inverse. Une fois ce diagnostic posé, la vraie précision commence avec les cotes de pose, car c’est elles qui font la différence entre un montage propre et un moteur qui cogne.

Prendre les cotes A et B sans approximation

Les cotes A et B servent à positionner le vérin de façon à obtenir le bon angle d’ouverture sans forcer le mécanisme. Selon les fabricants, les points de référence peuvent légèrement varier, mais l’idée reste la même : on mesure la position du gond, le retrait du pilier et l’emplacement exact de la patte de fixation côté portail.

Je conseille de relever ces mesures portail fermé, puis de vérifier le résultat sur le gabarit fourni avec le kit. Quand on travaille à l’œil, on se trompe vite de quelques millimètres, et sur un vérin ces millimètres changent beaucoup de choses : angle maximal, vitesse de fin de course, effort sur la patte et sensation de fermeture.

1. Mesurer la largeur du pilier et le décalage du gond par rapport à la face intérieure.
2. Reporter la cote A sur le gabarit du fabricant pour déterminer l’emplacement de la fixation côté pilier.
3. Vérifier la cote B qui conditionne l’angle d’ouverture et le bras de levier du vérin.
4. Contrôler que le moteur ne touche ni le pilier, ni la quincaillerie, ni un capot décoratif.
5. Simuler l’ouverture complète avant de percer définitivement les supports.

Sur beaucoup de kits, l’ouverture utile se situe autour de 90° à 110°, parfois davantage sur des modèles spécifiques, mais ce n’est jamais un chiffre abstrait : il dépend directement de la pose. Si la cote B est mal choisie, le portail peut taper, manquer d’angle ou verrouiller mal en fermeture.

Symptôme à la pose	Cause probable	Effet concret
Le vérin touche le portail	Cote B trop courte ou support mal orienté	Bruit, usure et risque de casse prématurée.
Le vantail n’ouvre pas assez	Géométrie A/B inadaptée	Angle d’ouverture insuffisant pour l’usage quotidien.
La fermeture n’appuie pas franchement sur la butée	Position de pose trop favorable à l’ouverture, mais pas à l’appui final	Verrouillage moins net et micro-jeux dans le temps.

Quand cette étape est bien menée, la suite devient beaucoup plus simple. Il faut alors préparer le chantier, parce qu’un bon positionnement ne sert à rien si l’alimentation, les fixations et les accessoires de sécurité sont négligés.

Préparer le chantier, les accessoires et l’alimentation

Je prépare toujours le chantier comme une petite installation technique, pas comme un simple bricolage. Il faut une arrivée électrique propre, des protections adaptées, des passages de câbles protégés et des fixations cohérentes avec le matériau du pilier. C’est aussi le moment de vérifier si le portail a un portillon intégré, car un contact d’interverrouillage peut être nécessaire pour empêcher toute manœuvre quand ce passage est ouvert.

Pour un montage sérieux, je prévois au minimum les éléments suivants :

• un mètre, un niveau, une perceuse et les forets adaptés au support ;
• des fixations compatibles avec la maçonnerie ou le métal du pilier ;
• des gaines ou conduits pour protéger les câbles en extérieur ;
• une paire de photocellules pour la détection d’obstacle ;
• un feu clignotant pour signaler le mouvement ;
• la clé ou le système de déverrouillage manuel fourni avec le kit.

Je vérifie aussi l’environnement immédiat : pente légère, espace de débattement, présence d’un muret, végétation, butée de sol, câbles existants. Beaucoup de pannes “mystérieuses” commencent en réalité par une contrainte qu’on a acceptée trop vite au démarrage. Une fois le chantier préparé, on peut passer à la mécanique pure, là où la précision fait vraiment la différence.

Monter les vérins pas à pas

Le montage mécanique doit rester simple dans son principe : d’abord les points d’ancrage, ensuite le corps du vérin, puis la liaison avec le vantail. Je préfère toujours faire une pose à blanc avant le serrage final, parce qu’un vérin monté trop vite finit souvent par travailler de travers.

1. Fixer la patte arrière sur le pilier en respectant l’axe prévu par le gabarit.
2. Présenter le vérin sans le bloquer complètement pour garder une petite marge d’ajustement.
3. Poser la patte avant sur le vantail ou sur la platine de renfort, selon la configuration du kit.
4. Contrôler l’alignement visuel des axes pour que le vérin pousse bien dans l’axe et non en torsion.
5. Fermer et ouvrir le portail à la main pour vérifier qu’aucun point dur n’est apparu.
6. Resserrer seulement après validation du débattement complet.

Le point le plus sensible, à mon sens, est la liaison côté vantail. Sur un portail léger, une simple platine peut suffire. Sur un vantail plus sollicité, je préfère une fixation plus large ou une zone renforcée, parce que la force du vérin se concentre vite au même endroit. Si la tôle ou le cadre manque de rigidité, c’est là que les déformations apparaissent.

J’insiste aussi sur un détail trop souvent oublié : la manœuvre de déverrouillage manuel doit rester accessible, logique et facile à utiliser. En cas de coupure de courant ou de besoin d’intervention, on doit pouvoir libérer le portail sans chercher la pièce cachée derrière un capot mal positionné. Quand la mécanique est stable, on peut enfin raccorder l’ensemble sans compromettre la sécurité.

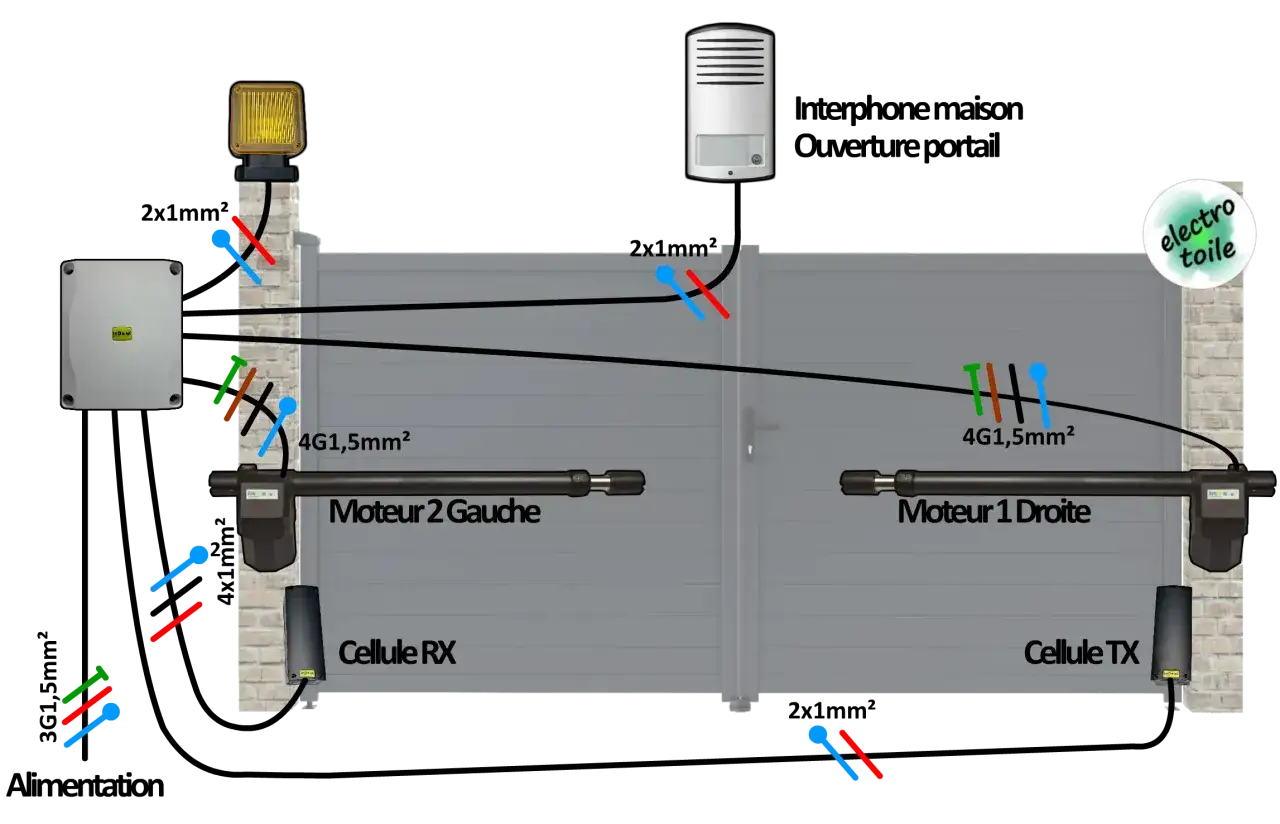

Câbler la sécurité et régler la centrale

Le raccordement électrique ne consiste pas seulement à alimenter les moteurs. Il faut aussi intégrer la logique de commande, les photocellules, le feu clignotant et, selon l’équipement, le contact de portillon ou l’entrée de commande déportée. Les schémas de pose sérieux suivent l’esprit des normes NF EN 12453 et NF EN 12445 : un portail motorisé doit détecter l’obstacle, s’arrêter ou inverser son mouvement, puis être testé dans des conditions réalistes.

Je procède dans un ordre très strict : alimentation hors tension, passage des câbles, branchement des moteurs, puis raccordement des accessoires de sécurité, et seulement ensuite mise sous tension et paramétrage. C’est la seule manière d’éviter les erreurs de câblage qu’on corrige ensuite à coups de démontage.

• Régler les temps d’ouverture et de fermeture selon la course réelle du portail.
• Activer le ralentissement de fin de course si la centrale le permet.
• Ajuster la force au minimum utile, sans chercher à “compenser” un défaut mécanique.
• Vérifier que les photocellules coupent ou inversent bien le mouvement en cas d’obstacle.
• Tester l’indication lumineuse pour que l’ouverture soit visible depuis l’extérieur et depuis l’intérieur.

Je vois souvent la même erreur : on augmente la puissance parce que le portail semble “faible”. En réalité, si la fermeture manque de netteté, le problème vient plus souvent d’une cote mal réglée, d’une butée mal placée ou d’un gond qui travaille mal que d’un moteur sous-dimensionné. Une fois ces réglages faits proprement, il faut passer à la phase de test, celle qui révèle les défauts qu’on ne voit pas sur l’établi.

Faire les essais et corriger ce qui cloche

Je ne valide jamais une installation sur un seul aller-retour. J’enchaîne plusieurs cycles complets pour observer la régularité, le bruit, la vitesse réelle et la qualité de fermeture. Ce sont souvent les troisième ou quatrième mouvements qui montrent un début de chauffe, une légère dérive d’alignement ou un point de friction qui passe inaperçu au premier essai.

Le test d’obstacle est indispensable. Je place un objet adapté dans la zone de mouvement pour vérifier que le portail détecte bien une présence et réagit comme prévu. Si la réaction est trop tardive, trop brutale ou inexistante, je ne poursuis pas les essais avant d’avoir corrigé le paramètre concerné.

Je contrôle aussi le comportement en fermeture contre les butées mécaniques. Le portail doit venir en appui sans claquer, sans forcer excessivement et sans rester en tension permanente. C’est là que le réglage final fait la différence entre une pose propre et un système qui fatigue au bout de quelques mois.

• Si le portail s’arrête avant la butée, réduire la course utile ou vérifier le positionnement des fins de course.
• Si le moteur chauffe vite, soupçonner d’abord une géométrie trop contrainte ou un frottement anormal.
• Si la fermeture n’est pas franche, revenir sur les cotes et la position des butées avant d’augmenter la force.
• Si le portail réagit mal au vent, vérifier la rigidité du vantail et la qualité des fixations.

Quand tout fonctionne, la tentation est de considérer le dossier comme clos. C’est l’erreur la plus commune, parce qu’un vérin fiable aujourd’hui peut devenir capricieux si on a laissé passer un détail de pose ou si l’installation est mal adaptée au portail. C’est ce que je regarde ensuite, avec un œil beaucoup plus critique.

Éviter les erreurs qui fatiguent un vérin

Les pannes les plus agaçantes ne viennent pas forcément du moteur. Elles naissent souvent d’un montage qui semblait “assez bon” le jour de la pose, puis qui révèle ses faiblesses à l’usage. Quand un vérin casse vite, il faut presque toujours regarder la mécanique avant l’électronique.

• Monter le moteur sur un portail qui frotte déjà ou qui n’est pas bien équilibré.
• Choisir une position A/B approximative “parce que ça passait à peu près”.
• Fixer le vérin sur un pilier fragile ou fissuré sans renfort.
• Oublier les butées mécaniques et laisser le moteur gérer seul la fin de course.
• Neutraliser une sécurité pour “gagner du temps” au lieu de corriger la cause.
• Sous-estimer la prise au vent d’un portail plein ou ajouré selon son environnement.
• Ne pas revoir le serrage et l’alignement après quelques semaines d’usage.

Je fais aussi attention aux fausses bonnes idées, comme celle qui consiste à “mettre plus fort” pour compenser une fermeture hésitante. Cette logique abîme le vérin, use le gond et finit par dégrader le portail lui-même. Un réglage propre vaut toujours mieux qu’une puissance excessive.

Le choix du type de motorisation compte aussi. Si la structure du portail ou celle des piliers rend la pose du vérin trop contrainte, il faut parfois changer de solution plutôt que de forcer le montage. C’est le dernier point que je regarde avant de considérer l’installation comme vraiment pertinente.

Quand un vérin est le bon choix, et quand il ne l’est pas

Je recommande un vérin quand le portail battant est rigide, bien aligné, avec des piliers capables d’encaisser l’effort et un besoin de poussée direct, notamment sur un portail lourd ou exposé au vent. C’est une solution compacte, efficace et souvent plus discrète qu’un système à bras articulés, à condition que la géométrie soit favorable.

Solution	Atouts	Limites	Cas d’usage
Vérin	Compact, puissant, adapté aux portails lourds	Pose plus exigeante sur la géométrie et les piliers	Portail battant rigide, zone ventée, support solide
Bras articulé	Plus tolérant sur les piliers larges ou les gonds rentrés	Encombrement plus visible	Portail plus léger, configuration moins favorable au vérin
Motorisation enterrée	Très discrète, ouverture élégante	Travaux plus lourds et budget plus élevé	Rénovation haut de gamme ou contrainte esthétique forte

En 2026, on trouve couramment des kits à vérins autour de 430 à 800 € selon les marques et les fonctionnalités, avec des exemples visibles chez Leroy Merlin, tandis qu’un budget pose comprise se situe souvent entre 1 000 et 2 500 € selon la complexité du chantier, comme le rappelle Travaux.com. Cette différence vient surtout de la maçonnerie, des accessoires de sécurité et du temps passé à reprendre une installation propre plutôt qu’à “forcer” un mauvais emplacement.

Si le pilier est trop large, le gond trop rentré ou le portail trop souple, je regarde sérieusement les alternatives avant d’insister sur le vérin. Une motorisation réussie n’est pas celle qui paraît la plus puissante sur le papier, mais celle qui respecte le portail et l’usage réel du foyer.

Les réglages que je contrôle encore avant de refermer le chantier

Avant de rendre l’installation, je fais toujours un dernier tour méthodique. Je vérifie que le déverrouillage manuel est accessible, que les fixations ne bougent pas, que les photocellules sont bien alignées et que la fermeture vient franchement sur ses butées sans bruit anormal. C’est aussi le moment d’étiqueter les câbles et de conserver une note des réglages principaux, parce qu’on gagne un temps précieux au premier entretien.

• Contrôler le serrage des supports après quelques jours d’usage.
• Revoir les réglages après un épisode de vent fort ou si le portail a pris du jeu.
• Nettoyer régulièrement les capteurs et les zones de passage du vantail.
• Surveiller les gonds, les butées et les points de frottement au moins une fois par an.
• Ne jamais compenser un défaut mécanique par un excès de force moteur.

Au fond, la durabilité d’une motorisation à vérins tient à trois choses simples : une géométrie juste, une sécurité complète et des essais sérieux. Quand ces trois points sont réunis, le portail devient vraiment confortable à l’usage, et le moteur travaille sans s’user inutilement.
