Une entrée avec un mur à angle droit change immédiatement la logique d’une motorisation de portail battant. Ce n’est plus seulement une question de puissance, mais de trajectoire, de dégagement latéral et de rigidité des fixations. Je vais donc aller au concret: quels systèmes fonctionnent, quelles cotes contrôler, comment sécuriser la pose et à quel moment il vaut mieux choisir une autre solution.

Pourquoi un mur à 90 degrés change la donne

Je pars toujours d’une règle simple: si le battant ne peut pas décrire son arc sans toucher le mur, le problème n’est pas d’abord le moteur, c’est la géométrie. Un bras articulé a besoin d’un volume de mouvement plus large qu’un vérin, et un moteur enterré libère la façade, mais réclame une maçonnerie plus sérieuse.

Le mot à garder en tête est écoinçon: c’est l’espace libre entre le vantail et l’obstacle latéral. Quand cet espace est trop faible, la course utile diminue, la motorisation force sur ses fixations et l’ouverture réelle devient inférieure à ce que promet la notice. Si vous n’avez pas besoin d’une ouverture complète à 90°, on peut parfois travailler sur la butée et l’angle de réglage, mais cela doit être anticipé avant la pose, pas improvisé après.

Dans ce type de configuration, je conseille de raisonner en trois questions très concrètes: le portail a-t-il assez de place pour se déplacer, le mur peut-il encaisser l’effort, et l’angle d’ouverture souhaité est-il compatible avec le kit choisi? La réponse à ces trois points oriente déjà la moitié du projet.

Les solutions qui tiennent la route

Je classe les solutions par compatibilité réelle avec l’espace disponible, pas par habitude de catalogue. Dans une entrée contrainte par un mur perpendiculaire, le bon choix n’est pas forcément le plus courant; c’est celui qui respecte le mouvement du portail sans fabriquer de contrainte parasite.

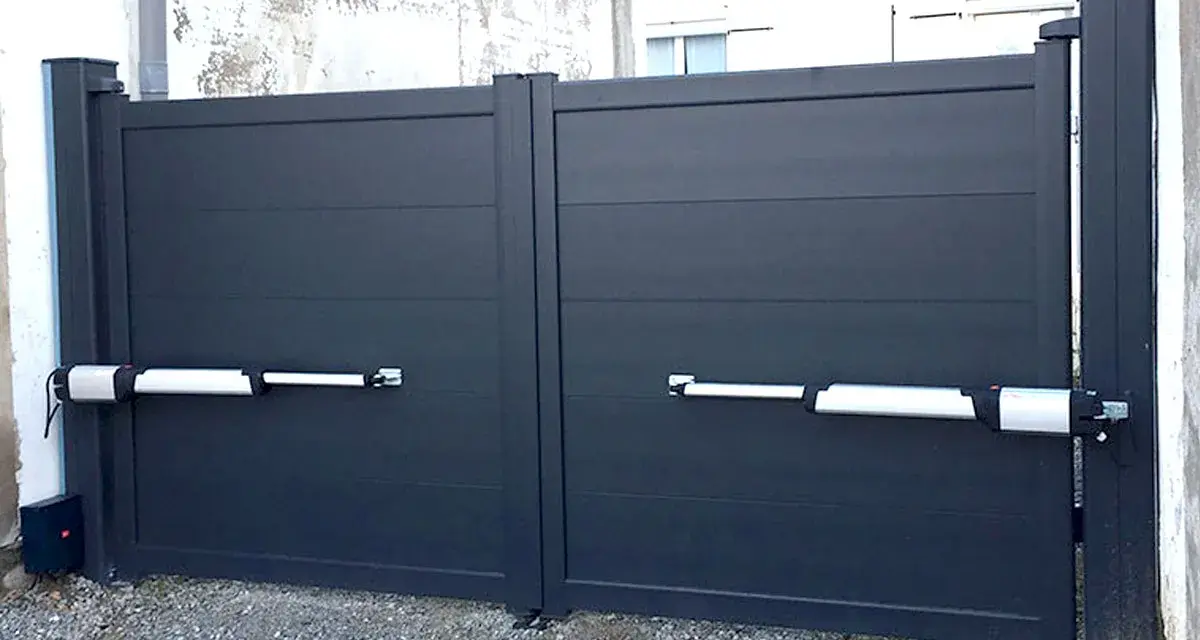

Quand l’espace manque vraiment, je recommande d’écarter d’abord le bras articulé. Le vérin devient alors le candidat le plus logique, à condition que le mur soit sain et que les cotes de pose soient respectées. Si l’esthétique compte autant que la place disponible, le moteur enterré reste la solution la plus propre, mais elle n’a de sens que si la maçonnerie suit.

Autrement dit, on ne choisit pas seulement un moteur: on choisit un couple géométrie + structure. C’est ce couple qui décide si la motorisation sera stable ou capricieuse.

Les cotes à mesurer avant de choisir le kit

Je ne commande jamais un kit sur la seule largeur du portail. Les deux chiffres qui comptent sont les cotes de pose données par le fabricant et l’espace réellement libre autour du battant. Chez Somfy, on retrouve souvent la logique des cotes A et B pour positionner précisément le vérin par rapport au gond et au pilier.

La cote A

La cote A correspond à la distance entre le centre du gond et l’angle du pilier où sera fixé le support. Plus elle est faible, plus la pose peut être compacte, mais plus la précision devient importante. C’est souvent la première mesure qui révèle si le mur perpendiculaire va gêner le mouvement.

Lire aussi : Volet roulant bloqué après coupure - La solution simple

La cote B

La cote B sert à placer le bord extérieur de la patte de fixation par rapport à l’axe du gond. Elle conditionne directement l’angle d’ouverture utile. Deux kits donnés pour le même poids de portail peuvent donner des résultats très différents si leur géométrie de pose n’est pas la même.

Avant de valider votre choix, je vérifie toujours cinq points:

• la distance entre l’axe du gond et le bord du pilier;
• la distance entre le battant ouvert et le mur latéral;
• le poids et la largeur de chaque vantail;
• la présence d’un renfort à l’endroit exact où le moteur sera fixé;
• l’angle d’ouverture réellement souhaité, pas seulement celui qui paraît confortable sur le papier.

Dans plusieurs guides de pose, on retrouve un repère simple: viser au moins 150 mm de dégagement entre le battant ouvert et le mur de côté, et éviter un écart trop important entre les gonds et le bord du pilier sur certains kits à vérins. Je prends ces valeurs comme des seuils pratiques, pas comme une règle universelle. La notice du modèle choisi reste la référence.

Fixations et support du moteur

Le vrai piège d’une pose sur mur perpendiculaire, c’est de sous-estimer les efforts de travers. Un moteur ne tire pas uniquement dans l’axe du portail: il crée aussi une contrainte latérale sur les supports. Je regarde donc la nature du mur avant de regarder la puissance du kit.

Les cas de figure ne se valent pas:

• sur béton plein, une fixation mécanique correctement dimensionnée peut très bien convenir;
• sur pierre ancienne ou moellon, je préfère une fixation qui répartit mieux l’effort, souvent avec scellement chimique;
• sur parpaing creux, les fixations approximatives sont à éviter; le support doit être pensé pour la reprise d’effort;
• sur un enduit ou un parement décoratif, on ne fixe jamais le moteur sur la finition seule;
• sur un mur fissuré ou instable, je considère que le projet doit être renforcé ou abandonné tel quel.

Je contrôle aussi l’état du portail lui-même: gonds graissés, battants sans point dur, butées d’ouverture et de fermeture solides. Une motorisation ne corrige pas un portail fatigué; elle le met simplement sous contrainte, et les défauts deviennent plus visibles.

Si le fabricant prévoit des pattes de fixation déportées ou des multiples perforations, j’en profite pour ajuster le point d’ancrage. C’est souvent le détail qui transforme une pose “possible” en pose durable.

Câblage et sécurité à prévoir dès la pose

Le câblage se décide avant le perçage, pas après. C’est là qu’on évite les reprises inutiles, les gaines mal placées et les câbles qui traversent la zone de mouvement. Je préfère toujours un chantier un peu plus préparé qu’un portail “presque fini” qu’il faut rouvrir une semaine plus tard.

Les accessoires de base sont simples, mais ils doivent être pensés ensemble:

• une alimentation 230 V avec terre, amenée proprement jusqu’à l’un des piliers;
• une gaine de liaison entre les piliers pour relier les organes de commande;
• des photocellules placées en vis-à-vis, souvent entre 40 et 60 cm du sol;
• un sélecteur à clé ou un clavier extérieur installé autour de 80 cm du sol;
• un feu orange clignotant bien visible pour signaler le mouvement;
• la fonction d’arrêt sur obstacle si le kit le permet, ce qui devient vite indispensable sur une entrée fréquentée.

Je conseille aussi de réserver de la place pour les butées, le déverrouillage manuel et les courbes de câble nécessaires au mouvement. Un raccord propre, avec une gaine adaptée, évite les frottements et les fausses contraintes dans le temps.

En résidentiel, le 24 V est souvent apprécié pour le confort d’usage et les réglages fins, mais il ne compense jamais une mauvaise géométrie. La sécurité et la précision de pose restent plus importantes que la tension du moteur.

Le contrôle final avant de commander le moteur

Avant de valider un kit, je fais toujours le même contrôle mental. Si une seule réponse me semble floue, je revois le projet plutôt que de compter sur un réglage miracle après coup.

• Le battant ouvre-t-il sans toucher le mur sur toute la course prévue ?
• Les cotes A et B du kit correspondent-elles au pilier, au gond et à l’espace disponible ?
• Le support prévu peut-il encaisser l’effort sans fissurer le mur ?
• Le portail est-il assez sain pour supporter une motorisation sans point dur ?
• Les gaines, cellules et commande extérieure ont-elles été anticipées avant la pose ?

Si deux réponses restent incertaines, je conseille de faire valider le projet sur place ou de basculer vers une solution plus tolérante, comme un moteur enterré, voire un autre type d’ouverture si le terrain s’y prête. C’est souvent moins coûteux qu’une motorisation installée puis reprise. Et c’est, au fond, la meilleure façon de traiter proprement une entrée où le mur impose ses règles.
