Dans mes dossiers de rénovation, je vois souvent la même confusion : on parle de la fenêtre comme d’un bloc unique, alors qu’un bon schéma distingue au minimum le dormant, l’ouvrant, le vitrage et la quincaillerie. Cet article vous aide à lire ce dessin sans jargon inutile, à repérer les pièces qui comptent vraiment et à comprendre ce que le plan ne dit pas toujours sur la pose, l’isolation et les contraintes de chantier.
Les repères à garder avant de comparer une fenêtre
- Le dormant est la partie fixe ancrée dans la maçonnerie ; c’est la base de la menuiserie.
- L’ouvrant est la partie mobile : c’est lui qui s’ouvre, se ferme et porte souvent la poignée.
- Le vitrage conditionne l’isolation thermique, acoustique et la sécurité bien plus qu’on ne le croit.
- Le sens d’ouverture doit être lisible sur le schéma pour éviter les erreurs de commande.
- La pose en rénovation, en tunnel ou en applique change le rendu, la lumière et la performance globale.
- Les règles locales peuvent s’appliquer dès qu’on crée une ouverture ou qu’on modifie une façade.
Ce que montre vraiment une coupe de fenêtre

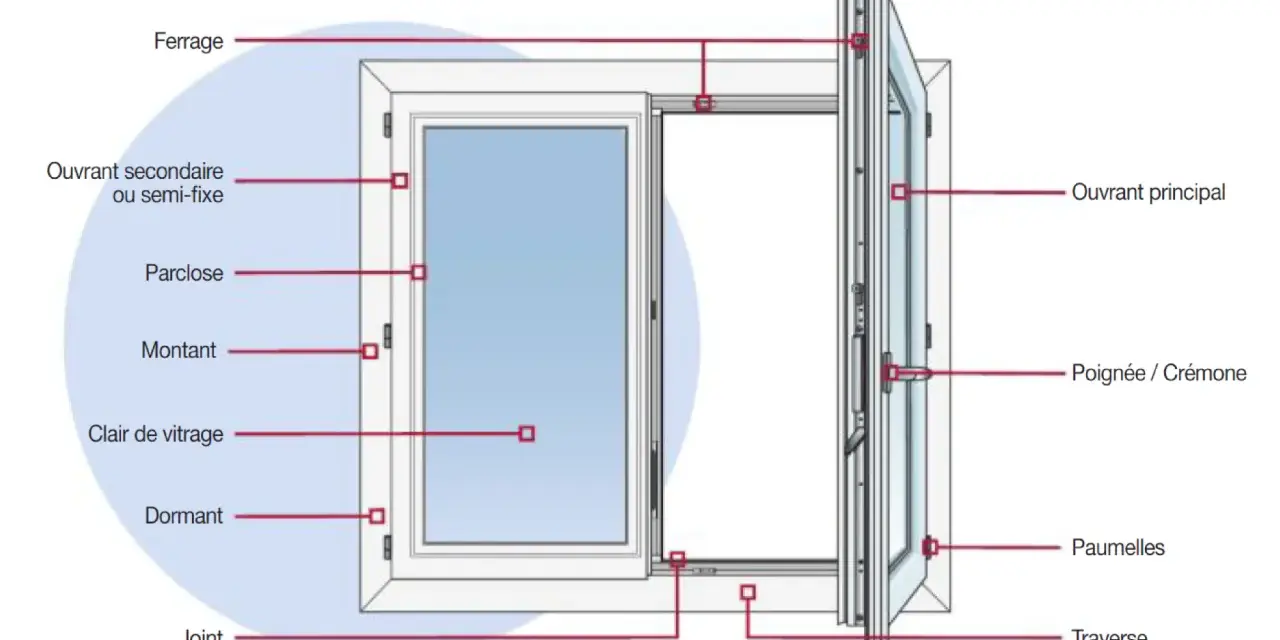

Un schéma de fenêtre utile n’est pas un simple dessin décoratif : il montre comment la menuiserie est construite, où se fait l’étanchéité et quelles pièces travaillent ensemble. En pratique, je commence toujours par lire la coupe, parce qu’elle révèle ce que la vue de face cache souvent : les joints, les feuillures, l’épaisseur du vitrage et la façon dont l’ouvrant vient se plaquer sur le dormant.
Les pièces à reconnaître d’abord
| Élément | Rôle | Pourquoi il compte |
|---|---|---|
| Dormant | Cadre fixe scellé ou vissé dans la baie | Il porte la fenêtre et conditionne la qualité de pose |
| Ouvrant | Partie mobile qui s’ouvre ou pivote | Il détermine le confort d’usage et l’encombrement intérieur |
| Vitrage | Partie vitrée, simple, double ou triple | Il influence le confort thermique, acoustique et la lumière |
| Joints | Bandes d’étanchéité entre les éléments | Ils limitent les entrées d’air et d’eau |
| Parcloses | Profilés qui maintiennent le vitrage | Ils participent à la tenue du verre et à l’entretien |
| Ferrures | Charnières, fiches, compas, gâches | Elles portent l’ouverture et la sécurité de fermeture |
| Feuillure | Rebord qui reçoit le vitrage ou le dormant | Elle conditionne l’assemblage et l’étanchéité |
Quand je lis ce vocabulaire avec un client, je vois tout de suite si le schéma parle d’une vraie menuiserie technique ou d’un dessin trop simplifié. Et cette nuance change tout, parce qu’une fenêtre peut paraître identique en façade tout en ayant une conception très différente à l’intérieur. Une fois ces repères posés, on peut lire le sens d’ouverture sans se tromper.
Lire le sens d’ouverture sans se tromper
Sur beaucoup de plans de menuiserie, le sens d’ouverture n’est pas indiqué par du texte long, mais par un symbole. C’est un détail banal en apparence, pourtant il évite des erreurs très coûteuses : poignée du mauvais côté, ouvrant qui gêne un meuble, fenêtre impossible à utiliser dans une salle d’eau ou une cuisine.
Les symboles les plus fréquents
- Un arc ou un triangle sert souvent à montrer un ouvrant battant et sa direction d’ouverture.
- Une croix désigne en général une partie fixe, sans ouverture.
- Une flèche indique souvent un coulissant et le sens du déplacement.
- La position de la poignée aide à comprendre de quel côté se fait la manœuvre.
Dans la pratique, je recommande de toujours vérifier le schéma en même temps que le plan d’ameublement. Une fenêtre battante peut être techniquement correcte et pourtant gênante si son ouvrant rencontre un radiateur, une vasque ou un store intérieur. C’est encore plus vrai avec les modèles oscillo-battants, très pratiques au quotidien, mais qui exigent un dégagement suffisant devant la menuiserie.
| Type d’ouverture | Ce que le schéma doit rendre lisible | Intérêt principal | Point de vigilance |
|---|---|---|---|
| Battante | Sens des gonds et débattement de l’ouvrant | Ventilation simple, usage courant | Demande de l’espace intérieur |
| Oscillo-battante | Deux modes d’ouverture sur le même ouvrant | Entrebâillement sécurisé et aération utile | Ferrure plus complexe, réglage plus sensible |
| Coulissante | Voie de coulissement et nombre de vantaux mobiles | Gain de place à l’intérieur | Étanchéité et largeur de passage à vérifier |
| Fixe | Aucune mobilité, présence d’un vitrage immobile | Surface vitrée maximale | Pas d’aération naturelle par cet ouvrant |
Quand le mode d’ouverture est clair, le dessin devient déjà beaucoup plus parlant. Mais pour vraiment juger une fenêtre, il faut maintenant regarder ce qu’elle dit du vitrage, car c’est lui qui porte l’essentiel des performances.
Le vitrage que le dessin doit préciser
Un vitrage n’est pas juste “du verre”. Sur un bon schéma, on doit comprendre s’il s’agit d’un simple vitrage, d’un double vitrage renforcé, d’un triple vitrage ou d’un vitrage technique destiné au bruit ou à la sécurité. C’est souvent là que les écarts de confort sont les plus nets, et aussi là que les devis sont les plus faciles à comparer de travers.
L’ADEME rappelle que le double vitrage à isolation renforcée est devenu un standard et qu’il isole nettement mieux qu’un double vitrage ordinaire. En clair, on ne juge pas seulement l’épaisseur du verre : on regarde aussi la lame de gaz, la couche faiblement émissive et la cohérence avec le cadre.
| Type de vitrage | Usage pertinent | Ce qu’il apporte | Limite fréquente |
|---|---|---|---|
| Simple vitrage | Cas anciens, dépendances, besoins très limités | Solution simple et légère | Isolation faible, confort médiocre |
| Double vitrage renforcé | Rénovation courante en logement principal | Bon compromis entre performance et usage | Le cadre et la pose doivent suivre, sinon le gain se perd |
| Triple vitrage | Façades très exposées ou recherche de performance élevée | Réduction des pertes de chaleur plus poussée | Poids, coût et intérêt variable selon le climat et la pose |
| Vitrage feuilleté | Sécurité, bruit, protection contre la casse | Meilleure tenue en cas d’impact | Peut alourdir la menuiserie |
| Vitrage acoustique | Rue passante, environnement bruyant | Améliore l’atténuation sonore | Doit être choisi avec une pose vraiment étanche |
Je fais aussi attention à deux sigles : Ug pour le vitrage seul et Uw pour la fenêtre complète. Un vitrage performant dans un châssis médiocre ne donne pas une bonne menuiserie. Et à l’inverse, un cadre sérieux avec un vitrage mal adapté reste une solution décevante. C’est pour cela qu’un dessin technique utile doit montrer l’ensemble, pas seulement la partie vitrée.
Ce que la pose doit faire apparaître sur le plan
Un schéma sérieux ne s’arrête pas au produit lui-même. Il montre aussi comment la fenêtre s’insère dans la baie : en applique, en tunnel, en feuillure ou en rénovation sur dormant existant. C’est ce point qui décide de la finition intérieure, de la place prise par la menuiserie et parfois d’une partie du niveau d’isolation réellement obtenu sur chantier.
Dormant, tableau et feuillure
Le tableau est l’ouverture dans la maçonnerie, la feuillure est l’encoche qui accueille la fenêtre, et le dormant est la base sur laquelle tout vient se fixer. Quand ces trois repères ne sont pas cohérents, la menuiserie peut sembler correcte sur le papier et poser problème une fois posée. Dans les logements anciens, je conseille presque toujours de demander une coupe de principe, parce que les murs ne sont pas toujours parfaitement d’aplomb.
Le mode de pose influence aussi la surface vitrée utile et le rendu final. Une pose en rénovation est plus rapide et plus simple, mais elle conserve le bâti existant. Une dépose totale prend plus de temps, mais elle permet souvent de repartir sur une base plus propre, surtout si l’ancien cadre a bougé ou si l’on cherche un meilleur traitement des ponts thermiques.
Lire aussi : Fenêtre à la française - Le guide complet pour bien choisir
Les règles à vérifier avant de percer une façade
Sur ce point, je préfère être direct : dès qu’on crée une ouverture ou qu’on modifie l’aspect extérieur d’un bâtiment, il faut vérifier l’urbanisme. Selon Service Public, une déclaration préalable est en général nécessaire, et des règles de distance s’appliquent si l’ouverture crée une vue chez le voisin. En vue droite, la distance minimale est de 1,9 mètre ; en vue oblique, elle est de 0,6 mètre. En copropriété, l’autorisation de l’assemblée générale peut aussi être requise avant les travaux.
Autrement dit, un schéma de fenêtre ne sert pas seulement à visualiser une menuiserie. Il aide aussi à vérifier si le projet est faisable, dans quel sens la fenêtre s’ouvrira et si la pose annoncée correspond vraiment à la baie existante. Une fois ce cadre posé, on peut repérer les erreurs les plus courantes.
Les erreurs que je vois le plus souvent
La plupart des problèmes ne viennent pas d’un “mauvais” produit, mais d’une mauvaise lecture du dessin ou d’un schéma trop incomplet. C’est là que les surprises arrivent au moment de la commande, puis au moment de la pose.
- Confondre dormant et ouvrant : on croit comparer deux fenêtres alors qu’on compare seulement deux cadres différents.
- Ignorer le sens d’ouverture : un ouvrant peut devenir gênant dès qu’il rencontre un meuble, un radiateur ou un passage.
- Oublier l’épaisseur réelle du vitrage : le verre ne se résume pas à son nombre de couches, il faut aussi regarder sa composition.
- Ne lire que les dimensions extérieures : la lumière utile, elle, dépend aussi de la largeur des profilés et du type de pose.
- Négliger la performance AEV : air, eau et vent restent déterminants sur une façade exposée.
- Faire l’impasse sur l’environnement intérieur : un bon schéma doit être lu avec les volets, stores, radiateurs et meubles déjà prévus.
- Oublier les équipements connectés : pour une fenêtre motorisée, le passage des câbles, les capteurs et la commande doivent aussi apparaître.
| Repère | Ce qu’il signifie | Ce qu’il faut en tirer |
|---|---|---|
| A | Perméabilité à l’air | Plus l’exposition est forte, plus ce point mérite d’attention |
| E | Étanchéité à l’eau | Essentiel sur les façades battues par la pluie |
| V | Résistance au vent | Très utile en étage, en zone exposée ou en bord de mer |
Je conseille toujours de faire le lien entre le schéma, la fiche technique et le contexte réel du logement. Une fenêtre peut être excellente sur catalogue et décevante si elle n’est pas adaptée au vent, à l’humidité, au bruit ou à l’usage quotidien. C’est précisément ce dernier point que je garde en tête avant de valider un devis.
Les bons repères à garder avant de commander
Quand je dois trancher vite, je reviens à une règle simple : le schéma doit permettre de répondre à cinq questions sans hésitation. Si ce n’est pas le cas, le document est incomplet ou trop marketing pour être utile.
- Le dormant, l’ouvrant et le vitrage sont-ils clairement identifiables ?
- Le sens d’ouverture et la manœuvre sont-ils visibles immédiatement ?
- Le type de vitrage est-il indiqué avec assez de précision pour comparer deux offres ?
- Le mode de pose correspond-il à la baie réelle et aux contraintes du chantier ?
- Les règles administratives, la copropriété et les éventuels équipements connectés ont-ils été vérifiés ?
Si vous retenez une seule chose, gardez celle-ci : une fenêtre se juge autant par sa coupe et sa pose que par son vitrage. Un bon schéma ne raconte pas seulement à quoi ressemble la menuiserie, il montre si elle sera confortable, fiable et cohérente avec le logement. C’est cette lecture-là qui évite les mauvaises surprises et qui transforme un simple dessin en vrai outil de décision.
