Les trois cotes qui font la différence dès la première prise de mesure
- L’axe se mesure entre le bord de la têtière et le centre du fouillot ou du cylindre.
- L’entraxe correspond à la distance entre le fouillot et l’entrée de clé ou de cylindre.
- La têtière doit être relevée en largeur, en longueur et en forme, car elle conditionne l’encastrement.
- Le carré de poignée est souvent en 7 mm sur le marché français, mais il faut toujours vérifier.
- Le sens d’ouverture et la réversibilité évitent de commander un modèle inutilisable sur place.
Identifier le type de serrure avant de sortir le mètre
Avant de mesurer, je commence toujours par identifier la famille de serrure. Une serrure 3 points peut être à encastrer ou en applique, et cette différence change totalement les mesures à relever, la façon de démonter l’ensemble et même la compatibilité avec les poignées. Sur une porte d’entrée, il faut aussi distinguer la serrure à cylindre européen, la version à clé traditionnelle, et les modèles où les points haut et bas fonctionnent avec des pênes ou des galets.
Je regarde donc d’abord trois choses très simples : la serrure est-elle visible sur la tranche ou posée en surface, la poignée actionne-t-elle un fouillot carré, et le verrouillage se fait-il par clé ou par cylindre. Si vous avez encore l’ancienne serrure, notez aussi la référence gravée sur le coffre ou la têtière. Cette référence ne remplace pas les cotes, mais elle peut confirmer très vite le bon format. Une fois ce repérage fait, on peut passer aux dimensions qui décident vraiment de la compatibilité.
Mesurer l’axe, l’entraxe et le carré sans se tromper
Sur une serrure multipoints, ce sont les cotes de base qui font gagner du temps. Je conseille de travailler serrure déposée, posée à plat sur une table, avec un mètre rigide ou, mieux, un pied à coulisse. La mesure à la volée sur la porte peut dépanner, mais elle donne vite un résultat approximatif, surtout si la têtière est usée ou si le coffre a pris du jeu.
| Mesure | Comment la prendre | Pourquoi elle compte |
|---|---|---|
| Axe | Distance entre le bord de la têtière et le centre du fouillot ou du cylindre | Détermine la position de la poignée et l’alignement du mécanisme |
| Entraxe | Distance entre l’axe du fouillot et l’axe du cylindre ou de l’entrée de clé | Indispensable pour que la poignée et la condamnation soient compatibles |
| Carré | Section de la tige de poignée, à mesurer en millimètres | Évite une poignée flottante ou impossible à monter |
| Épaisseur de porte | À relever si vous changez aussi le cylindre ou les poignées | Conditionne la longueur utile du barillet et du carré |
En France, le carré de poignée est très souvent en 7 mm, mais il existe aussi du 6 mm ou du 8 mm selon l’ancienneté de la porte et l’origine du matériel. Pour une têtière, on rencontre fréquemment 16 ou 18 mm sur les portes bois ou PVC, et plutôt 20 à 25 mm sur certaines portes aluminium ou sécurisées. Ces valeurs ne suffisent pas à elles seules, mais elles donnent tout de suite un bon repère visuel quand on compare l’ancienne serrure à un modèle neuf.
Je fais aussi attention à la façon dont les mesures sont exprimées. Le carré se note en section, l’axe et l’entraxe en millimètres, et l’on parle du fouillot comme de l’ouverture carrée qui reçoit la tige de poignée. Quand ces trois repères sont justes, la têtière et le coffre deviennent beaucoup plus simples à contrôler.

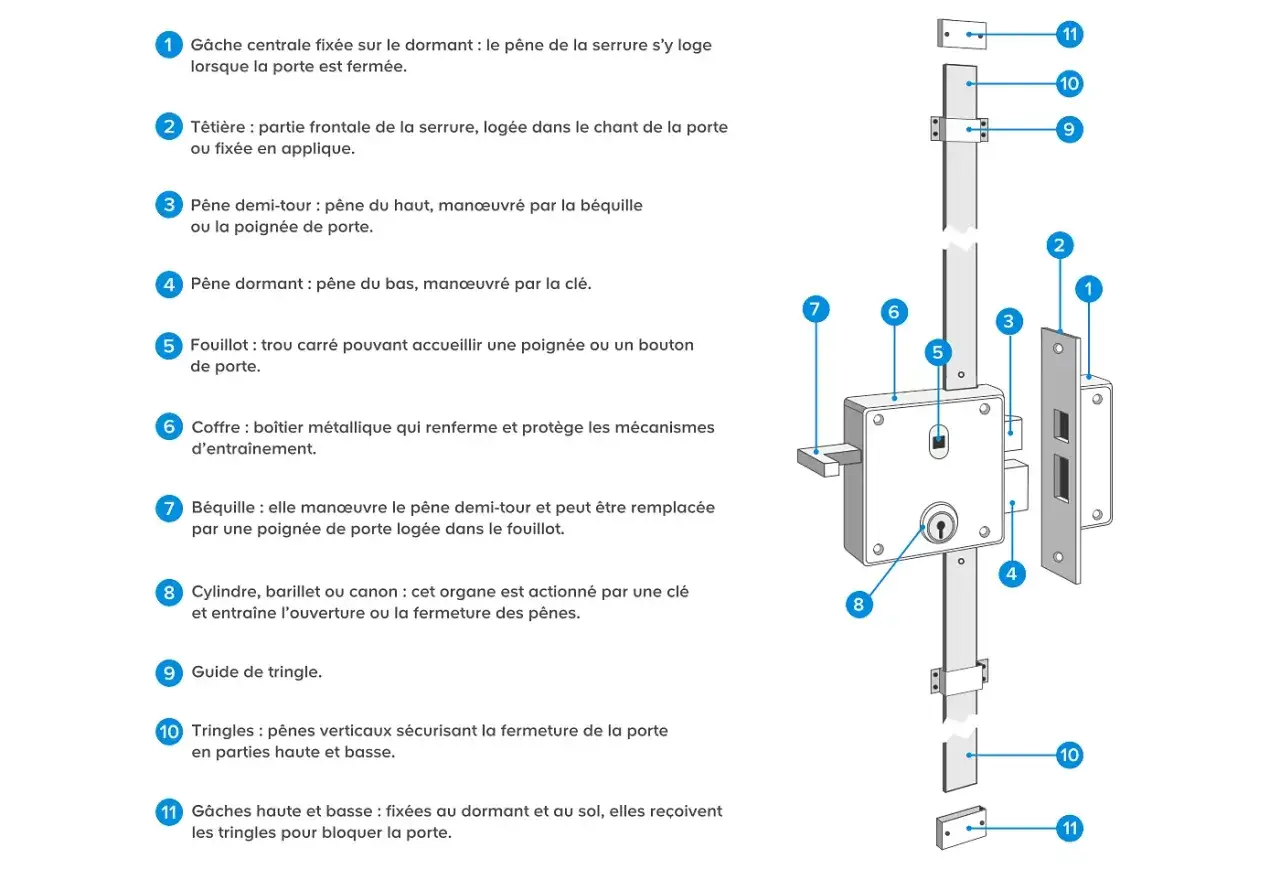

Contrôler la têtière, le coffre et la hauteur utile
La têtière est la partie métallique visible sur le chant de la porte. Elle n’a pas seulement une fonction esthétique : c’est elle qui fixe la serrure dans la mortaise et qui doit s’ajuster correctement à l’usinage de la porte. Je mesure donc sa largeur, sa longueur et sa forme en bout, car une têtière plate ne se remplace pas toujours par une têtière à bout rond sans adaptation.
| Élément | Ce qu’il faut noter | Point de vigilance |
|---|---|---|
| Têtière | Largeur, longueur et forme du bout | Vérifier l’encastrement dans le chant de porte |
| Coffre | Hauteur et largeur du boîtier | Le coffre doit rentrer sans forcer dans la réservation existante |
| Hauteur totale | Distance globale du mécanisme multipoints | Critique sur les serrures à tringles ou à renvois |
| Points haut et bas | Position des sorties de pênes ou de galets | À reprendre à l’identique si l’on remplace une ancienne serrure |
Sur une 3 points, je ne me contente pas du boîtier central. Je vérifie aussi l’encombrement vertical de l’ensemble, surtout si la serrure commande des points haut et bas par tringles, renvois ou galets. Ce détail paraît secondaire au départ, mais c’est souvent là que les incompatibilités apparaissent au montage. Avec ces cotes en main, on peut ensuite contrôler la main de la serrure et la compatibilité avec les poignées.
Vérifier le sens d’ouverture et la compatibilité avec les poignées
Le sens d’ouverture compte plus qu’on ne le pense. Une serrure réversible n’impose pas le même niveau de vigilance qu’un modèle spécifique main gauche ou main droite, mais il faut quand même vérifier le côté des paumelles, la façon dont la porte s’ouvre et la position de la poignée. Je regarde cela avant la commande, parce qu’une serrure techniquement bonne mais montée du mauvais côté ne rendra tout simplement pas service.
La compatibilité avec les poignées repose surtout sur deux points : le carré et l’épaisseur de porte. Si vous remplacez aussi la poignée, il faut que la tige traverse la porte sans jeu excessif ni manque de longueur. Et si vous changez le cylindre, je contrôle aussi le dépassement extérieur : en pratique, je cherche à éviter qu’il dépasse de plus de 5 mm côté extérieur, car un barillet trop saillant devient plus vulnérable et moins propre visuellement.
- Vérifiez si la serrure est réversible ou strictement gauche/droite.
- Notez le type de poignée prévu par le fouillot : béquille, bouton ou ensemble à cylindre.
- Contrôlez la longueur utile du carré si la porte est épaisse ou si les rosaces sont épaisses.
- Si le modèle est à cylindre européen, mesurez aussi les deux côtés du cylindre séparément.
La méthode la plus fiable pour prendre les cotes
Quand je veux éviter les erreurs, je procède toujours dans le même ordre. Je prends d’abord des photos de la serrure en place, porte ouverte puis fermée, côté chant et côté intérieur. Ensuite seulement, je démonte l’ancienne serrure si le remplacement le permet. Cela évite de perdre un repère visuel au moment de comparer les dimensions.
- Photographier la serrure en place sous plusieurs angles.
- Déposer la poignée et le cylindre si nécessaire.
- Retirer l’ancienne serrure et la poser à plat.
- Mesurer l’axe, l’entraxe, la têtière, le coffre et le carré.
- Relever le sens d’ouverture, la réversibilité et le type de points haut/bas.
- Noter la référence du modèle si elle existe encore sur le coffre ou la têtière.
Je recommande aussi de mesurer deux fois, idéalement avec deux outils différents si vous hésitez entre deux valeurs. Un mètre suffit pour un premier relevé, mais un pied à coulisse donne souvent la confirmation utile sur la têtière et le carré. Si l’ancienne serrure a déjà été remplacée, la référence du précédent modèle ou une photo de l’étiquette de vendeur peut parfois sauver la commande. C’est à ce stade que les erreurs les plus courantes apparaissent, donc autant les neutraliser avant d’acheter.
Les erreurs qui font acheter la mauvaise serrure
| Erreur fréquente | Conséquence | Comment l’éviter |
|---|---|---|
| Mesurer la serrure encore en place sans la déposer | Valeurs faussées par l’usure, l’angle ou le manque d’accès | Déposer la serrure dès que possible pour mesurer à plat |
| Confondre axe et entraxe | Poignée ou cylindre mal positionnés | Retenir que l’axe part de la têtière, l’entraxe relie deux centres |
| Oublier la largeur de têtière | Mauvais ajustement dans le chant de porte | Relever largeur, longueur et forme de la têtière |
| Choisir le bon modèle mais le mauvais sens d’ouverture | Montage impossible ou serrure à l’envers | Identifier clairement la main avant la commande |
| Négliger le carré de poignée | Poignée qui bouge, force ou ne passe pas | Vérifier la section en 6, 7 ou 8 mm selon le cas |
| Ignorer la hauteur totale des points haut et bas | Tringles ou renvois incompatibles | Comparer l’encombrement vertical avec l’ancien ensemble |
Le point que je vois le plus souvent en rénovation, c’est l’achat d’une serrure “presque compatible”. Or, sur une multipoints, le “presque” finit rarement bien : la poignée ne tombe pas au bon endroit, la têtière ne rentre pas dans l’usinage, ou les points haut et bas ne tombent pas dans les gâches existantes. C’est pour cela que je préfère une fiche de mesures simple, mais complète, à une mémoire approximative.
Ce que je note avant de commander ou de passer au serrurier
Quand j’ai fini mes relevés, je résume tout dans une note courte. C’est le meilleur moyen de commander sans hésiter et de parler le même langage qu’un vendeur ou qu’un serrurier. Pour une serrure 3 points, je garde toujours les informations suivantes sous la main.
- Type de serrure : à encastrer ou en applique.
- Axe, entraxe et section du carré.
- Largeur et longueur de la têtière.
- Hauteur et largeur du coffre.
- Sens d’ouverture et caractère réversible ou non.
- Type de commande : cylindre européen, clé, béquille ou bouton.
- Référence de l’ancien modèle, si elle est lisible.
Si la porte est ancienne, cintrée, blindée ou déjà bricolée, je recommande de ne pas se contenter des seules dimensions nominales du produit affiché en ligne. Dans ces cas-là, les écarts d’un millimètre ou deux peuvent déjà compter, surtout sur la têtière et le carré. C’est aussi la bonne occasion de vérifier l’état des gâches et de la porte elle-même, parce qu’une serrure neuve ne compensera pas une réservation déformée ou un dormant fatigué. Quand toutes les cotes sont cohérentes, la sélection devient nette et l’installation beaucoup plus fluide.
Au fond, bien mesurer une serrure 3 points revient à sécuriser trois choses à la fois : la mécanique, l’alignement et la compatibilité avec les poignées. Si je devais retenir une seule règle, ce serait celle-ci : ne commandez jamais sur une seule dimension, mais sur un ensemble de cotes cohérentes, prises sur la serrure déposée et vérifiées avec photos à l’appui. C’est ce niveau de rigueur qui évite les retours inutiles et les poses approximatives, surtout sur une porte d’entrée où l’exigence de justesse est plus forte que sur une serrure intérieure.
