Les repères essentiels avant de poser des cellules sur un portail coulissant
- Hauteur de pose généralement comprise entre 30 et 60 cm du sol, avec les deux cellules exactement à la même cote.
- Distance au passage souvent autour de 10 à 15 cm du bord utile, selon le kit et la géométrie du portail.
- Récepteur RX placé de préférence du côté de la carte de commande pour simplifier le câblage.
- Alignement parfait et supports rigides: un léger décalage suffit à déclencher des défauts intermittents.
- Test final à faire en fermeture réelle, puis après nettoyage des lentilles et vérification des câbles.
- Entretien à prévoir au moins deux fois par an, surtout après pluie, gel ou poussière.

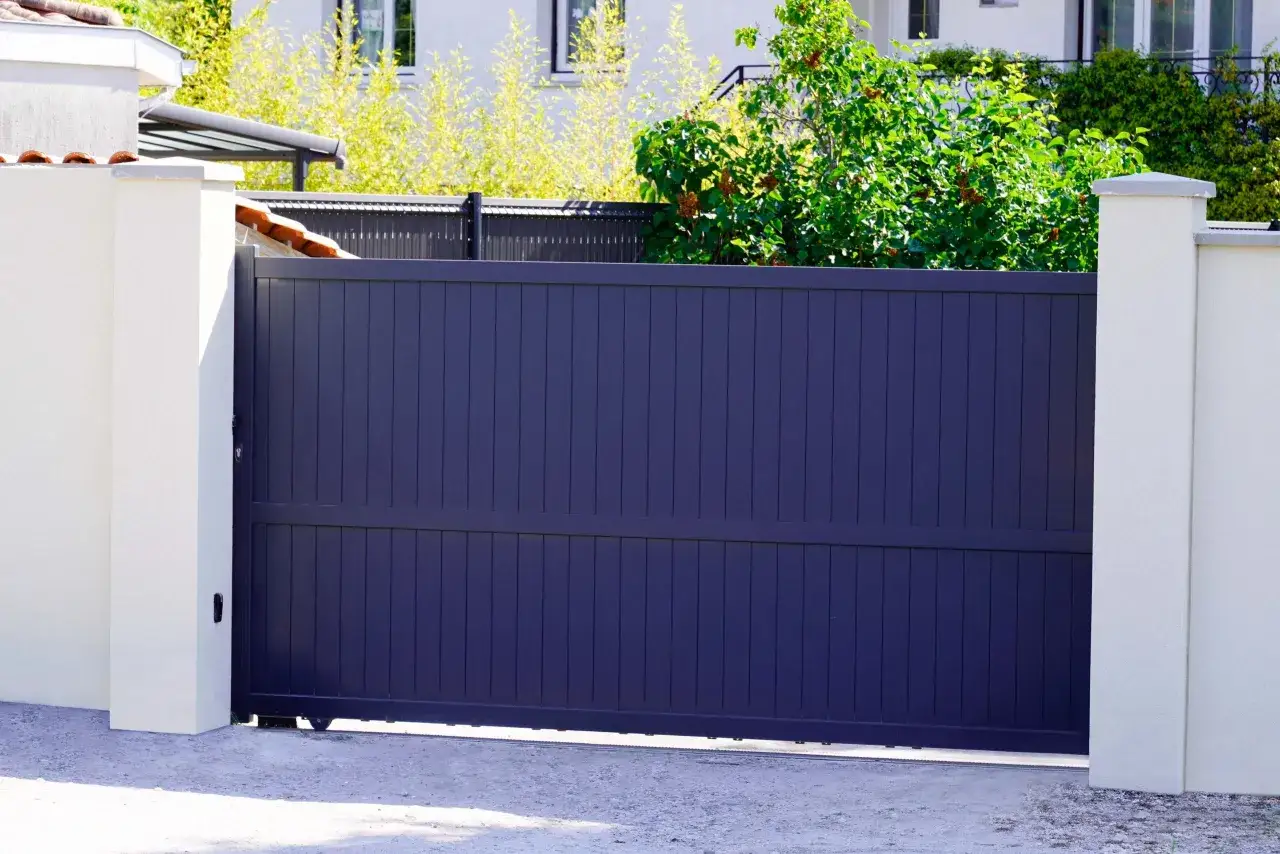

Où placer les cellules pour qu’elles protègent vraiment le passage
Le bon repère, c’est le faisceau infrarouge qui coupe la zone de passage à l’endroit où un obstacle est le plus probable. Sur la plupart des kits résidentiels, je vise une pose à 30 à 60 cm du sol, avec les deux cellules exactement à la même hauteur, parfaitement en face l’une de l’autre. La cellule réceptrice, celle qui lit le faisceau, se place en général du côté de la carte de commande pour simplifier le câblage et limiter les erreurs de raccordement.Je garde aussi une distance raisonnable avec le bord du portail, souvent autour de 10 à 15 cm, afin d’éviter que le vantail, une remontée de rail ou un accessoire mobile ne vienne perturber la zone de détection. La fixation doit être rigide, sur un support plat et stable: si le pilier n’est pas bien préparé, le faisceau finit par se désaligner avec les vibrations, et ce sont les faux arrêts qui commencent.
| Critère | Repère pratique | Pourquoi c’est important |
|---|---|---|
| Hauteur | 30 à 60 cm du sol | Le faisceau passe à une zone utile pour détecter un obstacle réel sans être trop exposé |
| Alignement | Parfaitement face à face et à la même hauteur | Un écart minime suffit à provoquer un défaut ou une fermeture refusée |
| Écart au bord | Environ 10 à 15 cm selon le kit | La cellule reste dans la bonne zone de surveillance sans gêner la cinématique |
| Côté RX | Côté coffret de commande | Le câblage est plus simple et le diagnostic plus lisible |
| Support | Surface plane et fixation rigide | Réduit les déréglages dus aux vibrations, à l’humidité et aux chocs légers |
Quand l’accès n’est pas visible depuis la commande ou que la zone derrière le portail peut rester occupée, je ne me contente pas d’un montage minimaliste. Dans ce cas, il faut souvent prévoir une protection supplémentaire, parce qu’un seul faisceau ne couvre pas toujours toute la réalité du passage. Une fois ce repère de pose posé, la question suivante est celle du raccordement, car une cellule bien placée peut malgré tout mal fonctionner si l’alimentation ou la logique de commande sont négligées.

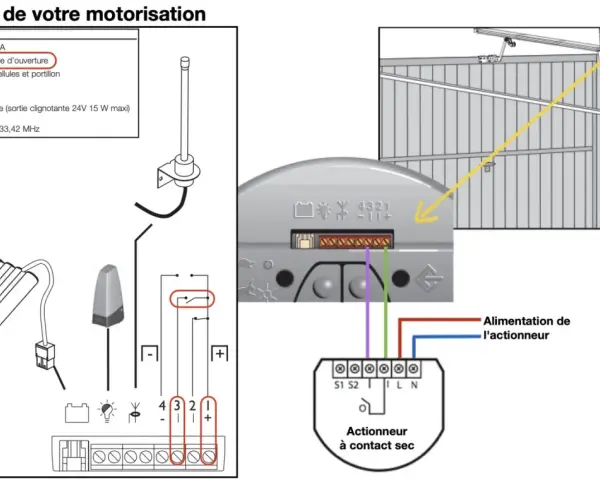

Le raccordement électrique qui évite les faux défauts
Les photocellules de portail travaillent le plus souvent en très basse tension, avec des bornes prévues pour un contact de sécurité. Je conseille de suivre la notice du kit à la lettre, parce que la section de câble, le type de contact et la logique de test varient selon les cartes: sur des installations résidentielles, on rencontre souvent du 12 ou 24 V AC/DC, avec une liaison de petite section adaptée à la distance. Si la carte propose un phototest, je l’active: la centrale vérifie alors que le faisceau est bien opérationnel avant chaque mouvement.| Point à vérifier | Repère utile | Risque si on le néglige |
|---|---|---|
| Tension | 12 ou 24 V selon la carte et le kit | Mauvais fonctionnement, incompatibilité ou défaut de sécurité |
| Section de câble | Souvent autour de 2 x 0,5 à 2 x 0,75 mm² sur les liaisons courtes | Chute de tension, faux défauts ou câble inadapté à la distance |
| Polarité | À respecter si la cellule fonctionne en courant continu | La cellule peut rester muette ou se comporter de façon erratique |
| Cheminement | Câbles séparés du 230 V et protégés dans la gaine | Parasites, usure prématurée ou défaut d’isolement |
| Autocontrôle | Phototest ou synchronisme quand la carte le prévoit | Le système détecte moins bien une cellule défaillante |
Je fais aussi passer les câbles par le bas du boîtier et je soigne l’étanchéité autour des perçages, sans enfermer l’humidité dans le boîtier. C’est un détail qui évite beaucoup de pannes banales: condensation, oxydation des bornes, ou micro-coupures au premier hiver humide. Quand le câblage est propre, les vrais problèmes viennent souvent d’erreurs de pose très ordinaires.

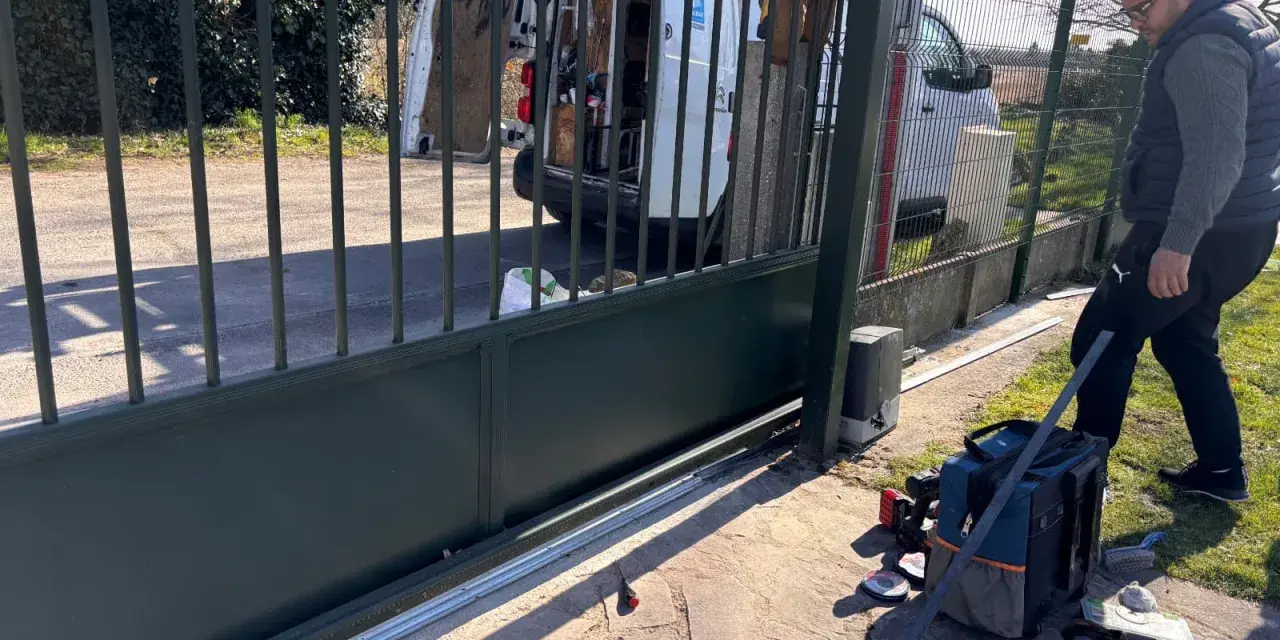

Les erreurs de pose qui reviennent le plus souvent
À ce stade, je vois toujours les mêmes causes d’ennui: piliers pas parfaitement plans, cellules pas à la même hauteur, lentilles exposées aux projections, et faisceau perturbé par une végétation qui repousse au printemps. Sur un portail coulissant, une erreur de quelques millimètres ou un support qui bouge sous vibration suffit à déclencher des arrêts aléatoires, surtout au moment où la motorisation force un peu plus. Le réflexe utile est de traiter l’installation comme un système complet, pas comme deux boîtiers indépendants.
| Symptôme | Cause probable | Correction efficace |
|---|---|---|
| Le portail refuse de se fermer | Faisceau mal aligné ou obstacle dans l’axe | Reprendre l’alignement, nettoyer les lentilles, dégager la zone |
| Arrêts intermittents | Support instable, vibrations, câble mal maintenu | Renforcer la fixation et vérifier les connexions |
| Défaut après pluie ou gel | Humidité, condensation ou dépôt sur les optiques | Revoir l’étanchéité, essuyer les lentilles, contrôler le presse-étoupe |
| Le portail s’arrête sans raison visible | Feuillage, poussière, insectes ou reflet parasite | Nettoyer, dégager le passage et vérifier l’exposition au soleil |
| La cellule semble fonctionner en atelier, mais pas dehors | Orientation inadaptée ou support trop exposé | Changer légèrement l’angle, ajouter une protection ou déplacer le point de pose |
Je me méfie particulièrement des installations “proprement montées” mais mal protégées contre l’environnement réel. Un beau réglage ne sert à rien si des branches, des feuilles, une flaque persistante ou un soleil rasant viennent perturber la mesure. Une fois ces pièges écartés, il reste le moment le plus concret: vérifier que la sécurité réagit comme prévu à chaque manœuvre.
Comment tester la sécurité après l’installation
Je ne me contente jamais d’un voyant allumé: je teste la fermeture réelle. On lance le portail, on coupe le faisceau à plusieurs moments de la course, puis on vérifie que la motorisation s’arrête ou se réouvre selon la logique programmée. Le test doit être répétable, sans à-coups, et idéalement fait par temps normal puis après un épisode de pluie ou de poussière, parce qu’une cellule qui passe à l’atelier peut mal se comporter dehors.
- Interrompre le faisceau pendant la fermeture et vérifier la réaction immédiate du moteur.
- Refaire le test à plusieurs endroits de la course, pas seulement au milieu du passage.
- Observer les voyants de la cellule ou de la carte pour confirmer que le défaut est bien identifié.
- Contrôler que la zone reste libre de toute végétation, feuille ou élément mobile.
- Nettoyer les lentilles avec un chiffon doux avant de conclure à un vrai défaut de matériel.
Ce type de contrôle donne aussi une bonne idée du moment où une seule paire devient insuffisante. Sur certains portails, la sécurité n’est pas mauvaise, elle est simplement trop limitée pour la configuration réelle du terrain.
Quand une seule paire ne suffit pas
Dans beaucoup d’installations résidentielles, une paire bien posée couvre le passage principal. Mais dès que la zone est non visible depuis le pilotage, qu’un véhicule peut stationner derrière le portail ou qu’il existe une circulation piétonne latérale, je préfère passer à une protection plus complète: deuxième paire de cellules, logique de sécurité renforcée ou, selon le matériel, dispositif complémentaire sur l’arête mobile. Ce n’est pas du luxe; c’est souvent la seule façon d’éviter qu’un portail se referme sur une zone que la première barrière infrarouge ne surveille pas.
| Situation | Réponse que je privilégie | Pourquoi |
|---|---|---|
| Passage unique bien visible | Une paire correctement placée | La surveillance du trajet principal suffit souvent |
| Accès non visible depuis la commande | Ajouter une seconde protection | On évite d’ouvrir ou de fermer sur une zone occupée |
| Zone avec piétons, vélos ou enfants | Renforcer la détection et soigner la hauteur | Le risque réel ne se limite pas au seul passage du vantail |
| Environnement exposé aux chocs ou au vandalisme | Supports protégés et implantation moins saillante | La fiabilité dépend aussi de la résistance mécanique |
| Géométrie complexe du passage | Revoir le plan de pose plutôt que forcer l’alignement | Un faisceau mal positionné sera toujours source d’ennuis |
Avant de considérer l’affaire terminée, je fais encore une vérification globale du coffret, des supports et de l’environnement immédiat. C’est là que l’on évite la moitié des dépannages inutiles, simplement en prenant deux minutes de plus au bon moment.
Ce que je vérifie avant de refermer le coffret
À ce stade, je prends deux minutes pour confirmer des choses très simples: les cellules sont à la même hauteur, le faisceau traverse bien la zone utile, les câbles sont protégés, et rien ne peut venir gêner la lentille dans les semaines suivantes. J’ajoute une routine d’entretien au calendrier, parce qu’un portail automatique ne devient pas moins exigeant avec le temps.- Nettoyer les optiques au chiffon doux au moins tous les 6 mois.
- Contrôler l’état des joints et du presse-étoupe après pluie ou gel.
- Vérifier qu’aucune branche, feuille ou herbe ne coupe le faisceau.
- Tester la sécurité après chaque intervention sur la motorisation.
- Noter le comportement de la centrale si un défaut revient: cela aide à distinguer un vrai problème de cellule d’un simple souci d’alignement.
En pratique, la meilleure position est celle qui protège la zone réellement traversée par le portail tout en restant facile à maintenir et à tester. Si je devais résumer en une règle de terrain, ce serait celle-ci: un alignement propre, une hauteur cohérente et une installation protégée valent mieux qu’un montage “à peu près”, parce que c’est précisément ce qui évite les arrêts intempestifs et les fausses pannes.
