Les gestes qui évitent d’abîmer l’axe, le tablier et le moteur
- Je coupe toujours l’alimentation et je contrôle l’absence de tension avant d’ouvrir le coffre.
- Je descends le tablier en position basse pour libérer l’accès à l’axe d’enroulement.
- Je retire les attaches du tablier avant d’essayer de sortir l’ensemble tube et moteur.
- Je commence par le côté opposé à la tête moteur, car c’est souvent là que le démontage se libère le mieux.
- Sur une motorisation solaire ou hybride, je traite la batterie et l’électronique avec plus de prudence qu’un simple moteur filaire.
Identifier la motorisation et le coffre avant d’intervenir
Avant de toucher au moindre clip, je regarde d’abord ce que j’ai réellement devant moi. Un volet roulant de rénovation, un coffre menuisé ou un coffre tunnel ne s’ouvrent pas de la même manière, et le type de moteur change aussi la logique de démontage. Le principe reste souvent le même, mais l’accès, le câblage et la remise en service varient nettement.
| Type de motorisation | Ce que cela change au démontage | Niveau de difficulté | Mon conseil |
|---|---|---|---|
| Filaire | Le câblage est direct, mais il faut isoler l’alimentation proprement. | Modéré | Le plus simple si le coffre est accessible et que les fixations sont standards. |
| Radio | La mécanique se démonte comme un modèle filaire, mais il faudra refaire l’appairage ensuite. | Modéré | Je note toujours la référence de la télécommande avant toute dépose. |
| Solaire ou hybride | Présence d’une batterie ou d’une alimentation basse tension, avec des précautions supplémentaires. | Élevé | Bubendorff rappelle que ces motorisations ne se traitent pas comme un moteur classique ; je conseille de rester prudent sur tout ce qui touche à la batterie. |
| Moteur tubulaire standard | Le moteur est inséré dans l’axe octogonal, avec une tête côté support et un embout de l’autre côté. | Variable | C’est le cas le plus fréquent pour une intervention domestique bien préparée. |
Cette lecture rapide évite déjà une erreur classique: croire que tous les volets se démontent par la même ouverture, alors que la façade, la sous-face ou le fond du coffre ne se présentent pas toujours pareil. Une fois le type identifié, je passe à la sécurisation, parce que c’est là que se joue la vraie marge de sécurité.
Préparer l’intervention et sécuriser l’alimentation
La première règle est simple: je coupe l’alimentation au disjoncteur, puis je vérifie l’absence de tension avec un multimètre. Sur ce point, la logique fabricant est très claire, et en France je la fais toujours coïncider avec les exigences de la NF C 15-100. Un dispositif de coupure omnipolaire bien repéré rend l’intervention plus propre et limite les mauvaises surprises au remontage.
Je prépare ensuite les outils avant d’ouvrir quoi que ce soit. Pour un démontage propre, j’utilise en général:
- un tournevis adapté aux vis du coffre;
- un multimètre;
- une pince plate et une pince fine;
- une lampe frontale;
- un marqueur ou de l’adhésif pour repérer les fils;
- un bac pour stocker vis, clips et embouts.
Je recommande aussi de prendre deux ou trois photos avant de démonter. Cela paraît banal, mais sur un tube octogonal où les attaches, l’embout et la tête moteur n’ont pas tous la même orientation, ces images font gagner du temps au remontage. Si le moteur vient de travailler longtemps et s’est arrêté, j’attends aussi qu’il refroidisse: certaines motorisations se mettent en protection thermique après plusieurs cycles rapprochés. Une fois la sécurité posée, on peut passer à l’accès mécanique sans précipitation.

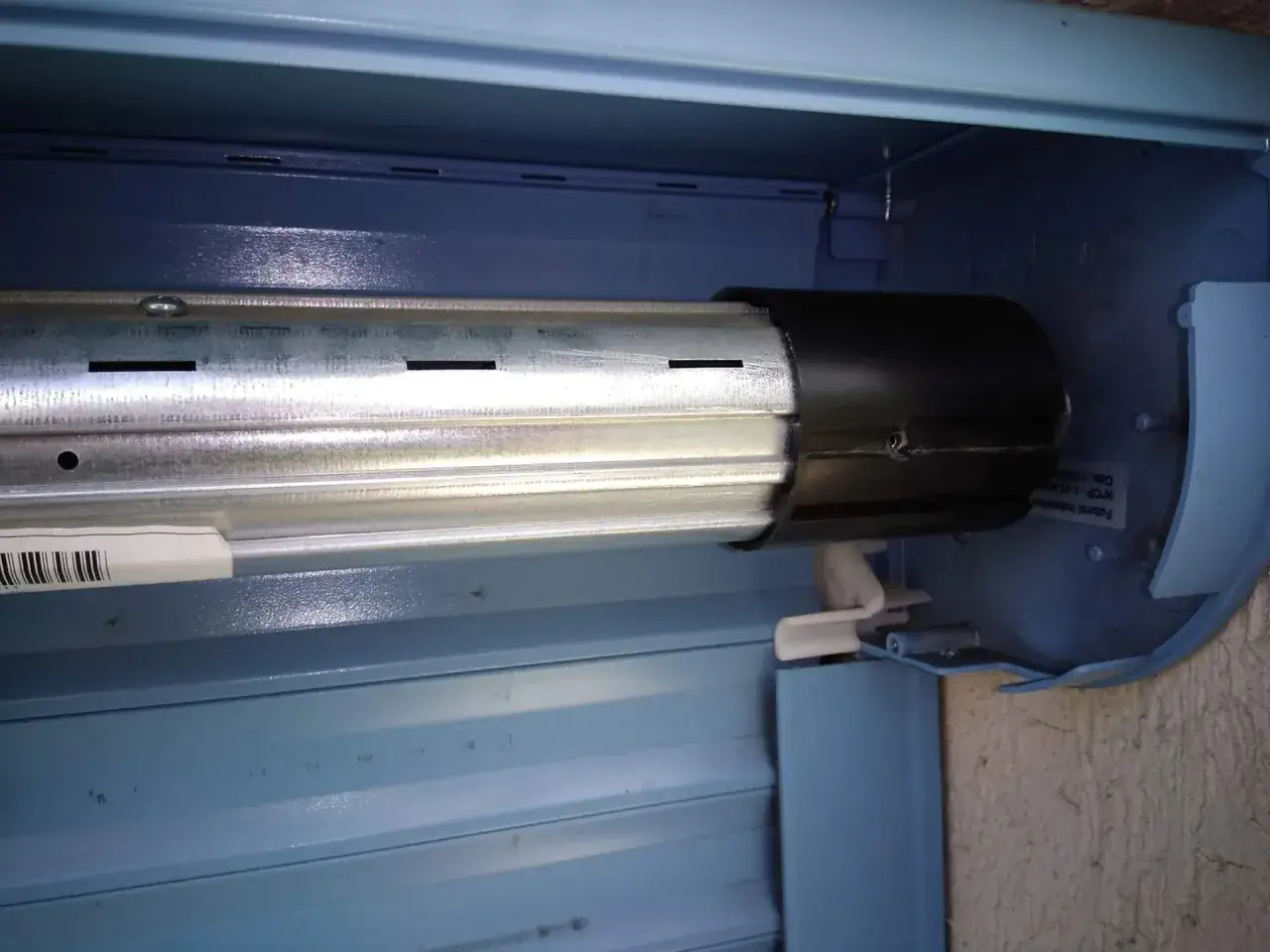

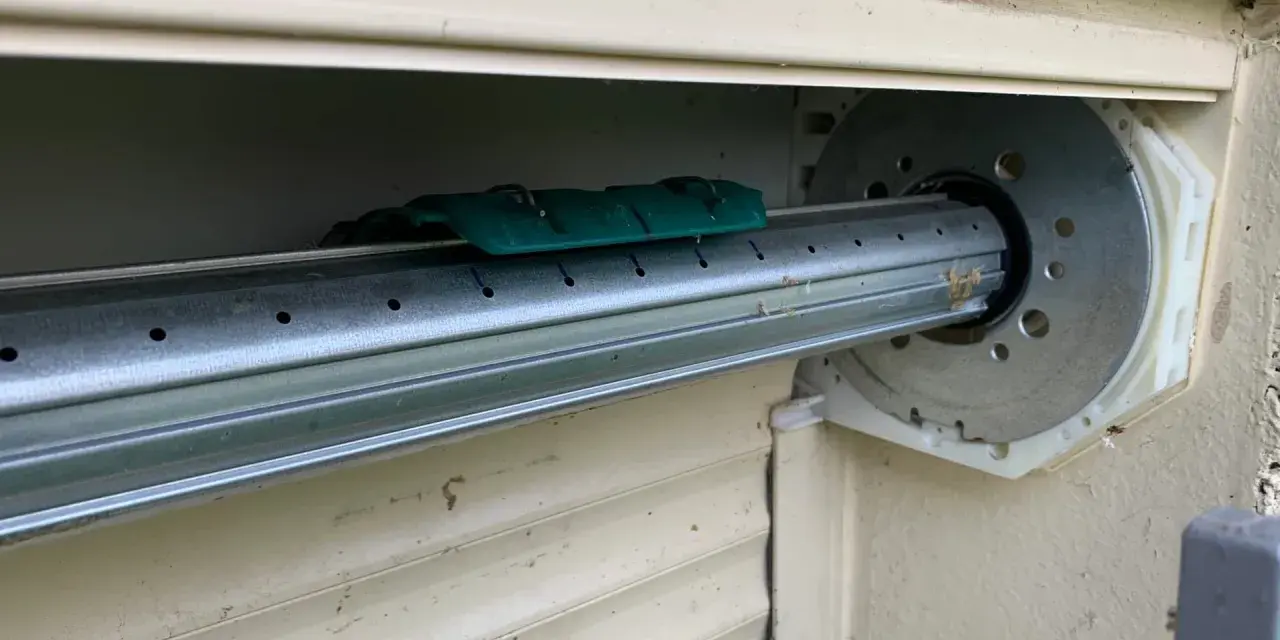

Sortir l’axe et accéder au moteur sans forcer
Le vrai démontage ne consiste pas à tirer au hasard sur le tube. Je commence par ouvrir le coffre par la face avant ou la sous-face, selon le modèle, puis je descends le tablier jusqu’en bas pour dégager le système d’attaches de la première lame. C’est seulement à ce moment-là que l’ensemble devient lisible: on voit le tube, les attaches du tablier et le point de maintien côté moteur.- J’ouvre le coffre et je dégage proprement la façade ou la sous-face.
- Je repère les attaches du tablier sur le tube et je les retire une à une.
- Je note le système de maintien du tube: goupille, clip, étrier ou vis, car il varie selon les fabricants.
- Je libère l’axe côté opposé à la tête moteur en premier, puis je retire le maintien du côté moteur.
- Je sors l’ensemble tube et moteur du coffre, sans forcer sur le câblage.
Je vois souvent la même erreur: vouloir extraire le tube seul alors que le moteur est encore retenu par sa tête ou par un clip caché entre la flasque et la joue. Dans la pratique, il faut souvent déposer l’ensemble tube/moteur, puis séparer le moteur sur l’établi, pas dans le coffre. Cette méthode évite de tordre l’axe, d’arracher un support ou de marquer le tablier. Une fois l’ensemble sur la table, la séparation devient beaucoup plus claire.
Extraire le moteur du tube et repérer les pièces à conserver
Quand l’ensemble est sorti, je regarde d’abord l’extrémité opposée à la tête moteur. C’est généralement par l’embout que le moteur se libère le mieux. J’enlève ensuite les éléments de maintien sans brutaliser le tube, puis je fais coulisser le moteur avec des mouvements courts et réguliers. Si ça bloque, je ne force pas: sur beaucoup de modèles, la rétention vient d’un clip, d’un embout mal sorti ou d’un adaptateur encore en prise.
Je garde systématiquement de côté les pièces qui peuvent resservir ou servir de modèle:
- l’embout d’axe;
- la couronne et la roue d’adaptation;
- la tête moteur;
- les clips ou les vis d’origine;
- les attaches du tablier si elles sont encore en bon état.
La couronne est la pièce qui assure la liaison entre le moteur et le tube; la roue remplit le même rôle de l’autre côté selon les kits. Si on remonte avec un mauvais diamètre ou un mauvais profil, le moteur tourne mais l’axe prend du jeu. Chez Somfy, les kits de remplacement affichent d’ailleurs des ordres de prix qui montrent bien que la pièce moteur n’est pas un accessoire anodin: on est déjà sur des montants qui comptent, souvent autour de 150 à 270 € selon la version, avant même la main-d’œuvre. C’est pour cela que je conseille de tout identifier avant de commander quoi que ce soit. Une fois le moteur sorti, la vraie question devient donc: faut-il le remettre en place, ou le remplacer directement ?
Quand remplacer le moteur plutôt que tenter une remise en état
Je ne pousse pas systématiquement à la réparation interne. Sur un moteur tubulaire, on remplace souvent le bloc complet plutôt que d’ouvrir le carter, surtout lorsque la panne touche l’électronique, la carte radio, le condensateur inaccessible ou les fins de course. Si le moteur est ancien, bruyant, irrégulier ou qu’il a déjà pris du jeu dans l’axe, le remplacement complet est souvent plus rationnel que le bricolage ponctuel.
Voici comment je tranche en pratique:
- Moteur qui force mais reste vivant : je vérifie d’abord le tube, les attaches et le poids du tablier avant d’accuser le moteur.
- Moteur silencieux et sans réaction : je contrôle l’alimentation, la commande et les connexions, puis j’évalue le remplacement.
- Moteur qui s’arrête après quelques cycles : je suspecte une protection thermique ou une surcharge mécanique.
- Moteur solaire ou hybride : je m’abstiens d’improviser sur la batterie ou le module d’alimentation.
Si le volet a été alourdi par des lames plus épaisses ou si le couple moteur était déjà limite, démonter puis remonter sans corriger le dimensionnement ne résout rien. Dans ce cas, le problème n’est pas le démontage, mais l’adéquation entre la motorisation et la charge réelle du tablier. Et c’est précisément là que les erreurs de manipulation commencent à coûter cher.
Les erreurs qui compliquent le démontage
Les blocages viennent rarement d’une pièce « mystérieuse ». Ils viennent surtout d’une séquence mal respectée. Les erreurs les plus fréquentes sont faciles à repérer, et je les surveille systématiquement dès les premières minutes.
- Oublier de couper et vérifier l’alimentation avant de toucher au câblage.
- Retirer le tube sans avoir désolidarisé le tablier.
- Forcer sur l’axe alors qu’un clip ou une vis retient encore l’embout.
- Confondre l’embout, la couronne et la tête moteur au remontage.
- Perdre l’orientation des fils, surtout sur un moteur filaire.
- Remonter sans tester la rotation libre du tube.
Il y a aussi une erreur plus subtile: vouloir démonter trop vite pour « voir ce qu’il y a dedans ». Sur une motorisation bien conçue, le bon réflexe est d’observer les fixations, de photographier, de libérer l’ensemble puis seulement de séparer les éléments. En atelier, cette discipline fait gagner du temps. Sur le chantier, elle évite surtout de casser une joue ou de marquer le tube, ce qui est toujours plus coûteux que la panne de départ. Avant de refermer, je fais donc un dernier passage de contrôle.
Les derniers contrôles avant de refermer le coffre
Quand le moteur est remplacé ou reposé, je ne referme jamais le coffre immédiatement. Je vérifie d’abord que le tube tourne librement, que les pièces d’adaptation sont bien en place et que le câblage ne peut pas se faire pincer lors de la fermeture. Je contrôle aussi les attaches du tablier, parce qu’un tablier mal repris se décale dès les premiers mouvements.
- Le moteur est bien centré dans le tube.
- La couronne et la roue correspondent au bon diamètre d’axe.
- Les fils ne frottent ni sur la joue ni sur la façade.
- Le tablier reste aligné sur toute la largeur.
- Les fins de course ou la programmation radio sont réglées avant le test final.
Je fais ensuite un test court, sans insister, pour valider la montée et la descente. Si tout est propre, je referme le coffre seulement après avoir confirmé que l’axe ne cogne pas, que le moteur ne force pas et que la commande répond normalement. C’est ce dernier contrôle qui fait la différence entre un démontage réussi et une intervention qu’il faudra rouvrir quelques jours plus tard.
