Le raccordement d’un volet roulant motorisé paraît simple jusqu’au moment où il faut distinguer l’alimentation, la commande, le sens de rotation et les réglages de fin de course. Je vais aller à l’essentiel : comment préparer le circuit, lire le schéma, brancher un moteur filaire ou radio, puis vérifier l’ensemble sans commettre les erreurs qui abîment vite une motorisation.
Les points essentiels à retenir avant un raccordement propre et durable
- En France, je pars sur un circuit volets roulants protégé correctement, avec une section adaptée et un disjoncteur de 16 A.
- Un moteur filaire se commande par un inverseur, alors qu’un moteur radio se raccorde directement à l’alimentation.
- La sécurité passe avant tout : coupure au tableau, vérification d’absence de tension et serrage soigné des connexions.
- Les couleurs de fils aident, mais je ne les considère jamais comme une règle absolue sans la notice du fabricant.
- Le réglage des fins de course et le test du sens de rotation sont aussi importants que le câblage lui-même.
- Pour une rénovation ou un projet domotique, le bon choix entre filaire, radio et connecté change vraiment la simplicité d’usage.
Ce qu’il faut préparer avant de toucher au coffre
Avant d’ouvrir quoi que ce soit, je commence par vérifier le type de moteur. Un moteur filaire, un moteur radio et un moteur connecté ne se raccordent pas de la même façon, même s’ils servent tous à la même chose. Cette vérification évite les erreurs de logique dès la première minute.
Je prépare aussi le matériel de base : tournevis isolés, testeur d’absence de tension, pinces, connecteurs adaptés, boîte d’encastrement si l’inverseur doit être posé proprement, et bien sûr la notice du moteur. Si la ligne existante est ancienne, je regarde l’état des conducteurs et je ne force pas sur des fils durcis ou abîmés.
Sur le plan électrique, je garde en tête une règle simple : un circuit dédié et correctement protégé vaut mieux qu’un montage bricolé pour “faire fonctionner” le volet. En pratique, la norme NF C 15-100 en vigueur encadre l’alimentation des volets roulants, avec une protection de 16 A et une section adaptée. Quand plusieurs volets partagent la même ligne, je préfère prévoir large plutôt que trop juste.
Une fois ce cadre posé, le schéma de câblage devient beaucoup plus lisible et on peut passer à la lecture des symboles sans improviser.
Lire un schéma de câblage sans se tromper

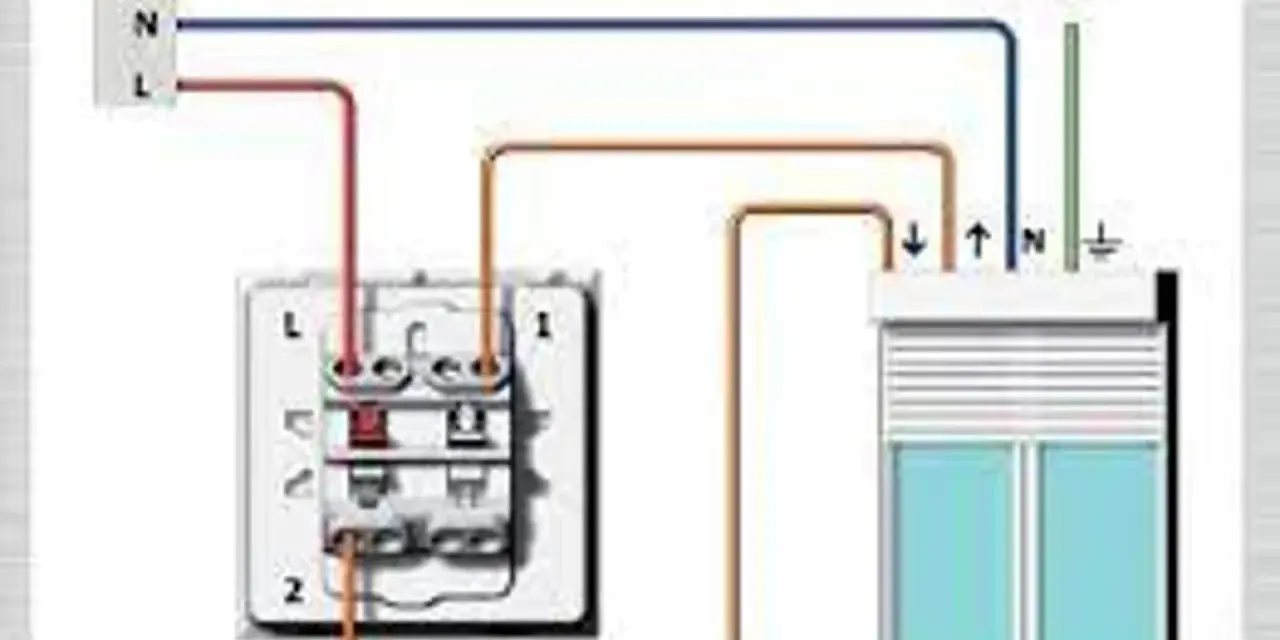

Le point qui piège le plus souvent, ce n’est pas le branchement lui-même, c’est la lecture du schéma. Sur un moteur filaire, on retrouve généralement quatre conducteurs côté moteur : un neutre, une terre et deux fils de commande pour la montée et la descente. Sur un moteur radio, l’alimentation arrive directement au moteur, et la commande se fait par l’émetteur ou par un module domotique.
Je me méfie toujours des couleurs supposées “universelles”. Elles donnent une indication, mais je ne m’y fie jamais à 100 % sans la notice du fabricant. Ce qui compte vraiment, ce sont les fonctions des bornes et la logique du circuit. Un inverseur de volet roulant n’est pas un interrupteur classique : il comporte une position montée, une position arrêt et une position descente.
| Élément | Ce qu’il faut retenir |
|---|---|
| Moteur filaire | Commande par inverseur avec fils de montée et de descente distincts |
| Moteur radio | Alimentation directe, la commande passe par télécommande ou centralisation |
| Phase | Alimente la commande et le moteur selon le schéma prévu |
| Neutre et terre | À raccorder correctement au moteur, sans approximation |
| Bornes montée / descente | Elles pilotent le sens de rotation du tube motorisé |
Quand on sait lire ces éléments, le raccordement devient une suite d’actions cohérentes. C’est précisément ce que je détaille dans la partie suivante.
Réaliser le raccordement pas à pas d’un moteur filaire
Je coupe d’abord l’alimentation au disjoncteur général, puis je vérifie l’absence de tension au point de travail. Cette étape n’est pas négociable. Ensuite seulement, je peux raccorder le moteur et l’inverseur avec méthode.
- Je repère les conducteurs venant de l’alimentation et ceux qui repartent vers le moteur.
- Je raccorde la phase sur la borne prévue de l’inverseur, généralement marquée L.
- Je relie le neutre et la terre directement au moteur, sans les faire transiter inutilement par la commande.
- Je branche les deux fils de commande entre l’inverseur et le moteur, un pour la montée, l’autre pour la descente.
- Je serre les bornes correctement et je vérifie qu’aucun cuivre n’est visible hors des connexions.
- Je range les fils sans les pincer dans le coffre ni dans l’axe d’enroulement.
Sur une rénovation, il arrive qu’un ancien volet soit remplacé par un moteur plus récent. Dans ce cas, je ne réutilise pas aveuglément l’ancien repérage des fils. Je compare systématiquement le schéma de la nouvelle motorisation avec l’installation existante, car une logique de câblage “presque identique” suffit souvent à créer un défaut de sens de rotation ou un arrêt imprévu.
Si le moteur est radio, la logique change : l’alimentation est plus directe, mais la phase de paramétrage devient plus importante. On passe alors du câblage pur à la configuration. C’est là que le réglage des butées prend toute son importance.
Régler le sens de rotation et les fins de course
Une fois le courant rétabli, je fais toujours un test très bref. Le but n’est pas de laisser tourner le volet sans contrôle, mais de vérifier le sens de rotation. Si le tablier monte quand on demande la descente, il faut corriger immédiatement en suivant la logique du fabricant, sans forcer le moteur.
Les fins de course, ou butées haute et basse, empêchent le volet d’aller trop loin. Elles peuvent être mécaniques ou électroniques selon le modèle. Dans les moteurs mécaniques, le réglage se fait souvent par vis ou molette. Dans les moteurs électroniques, il faut respecter une séquence précise de programmation. Là encore, je préfère me référer à la notice, parce qu’un mauvais réglage finit par fatiguer les lames, les attaches ou le tablier entier.
- Si le volet s’arrête trop tôt, je vérifie d’abord les butées avant de suspecter le moteur.
- Si le moteur force ou vibre anormalement, j’interromps le test.
- Si le sens est inversé, je corrige les fils de commande, pas l’alimentation générale.
- Si le tablier se met de travers, je contrôle aussi l’axe et les attaches.
Je fais généralement trois ou quatre cycles complets de montée et descente avant de considérer le réglage comme fiable. Cette phase de validation me permet aussi de distinguer un simple problème de programmation d’un défaut mécanique plus profond.
Filaire, radio ou commande connectée selon l’usage

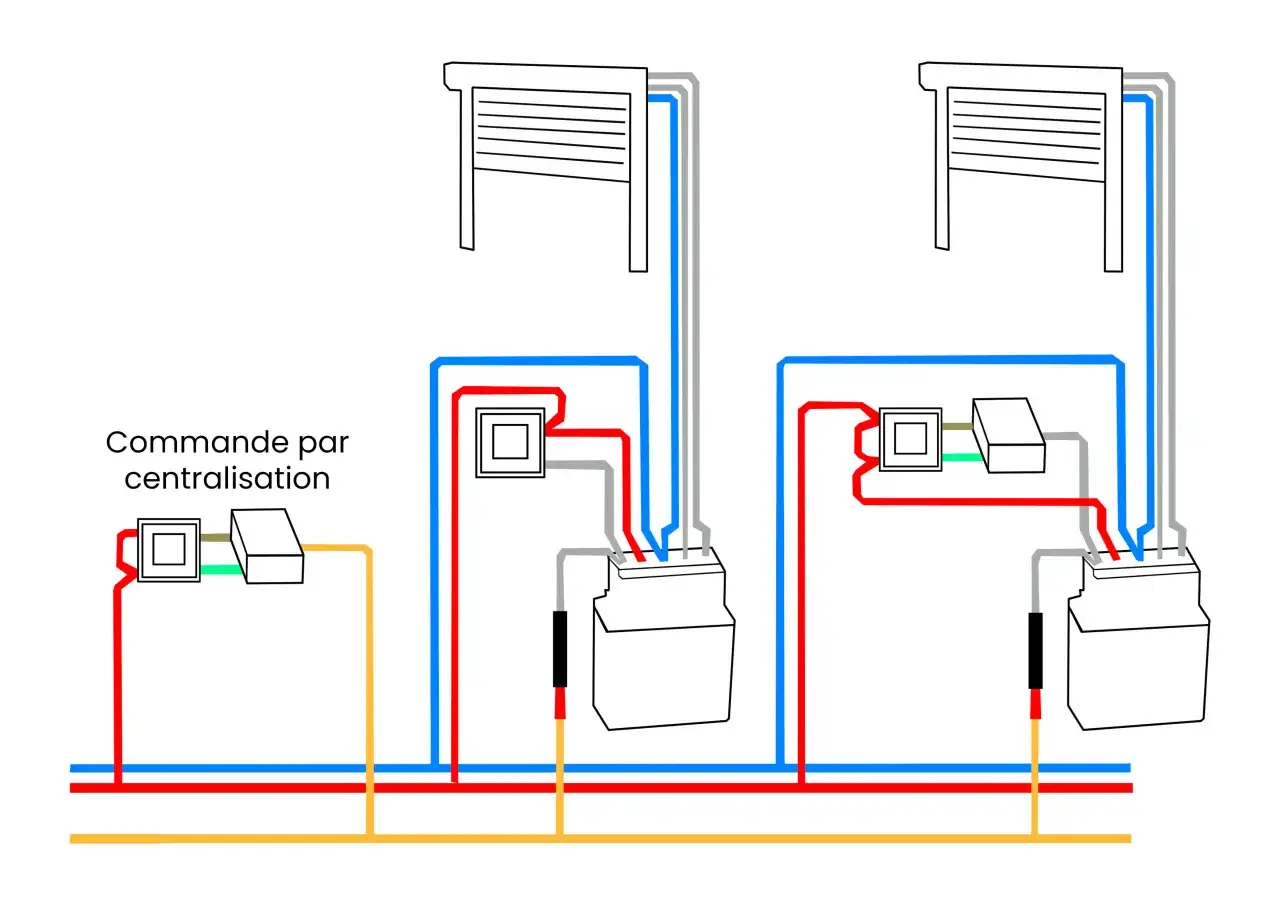

Le bon câblage dépend aussi du mode de pilotage que l’on veut garder dans le temps. Dans une maison déjà équipée de fils de commande, le filaire reste robuste et prévisible. Pour une rénovation légère, le radio simplifie souvent les travaux de finition. Si l’objectif est de centraliser les volets, de créer des scénarios ou de les relier à une box domotique, la solution connectée devient plus intéressante.
| Solution | Ce qu’elle demande | Points forts | Limites |
|---|---|---|---|
| Filaire | Inverseur et câblage entre commande et moteur | Simple, fiable, facile à diagnostiquer | Plus contraignant si les murs sont déjà finis |
| Radio | Alimentation directe du moteur et télécommande | Installation plus légère, moins de fils à tirer | Dépend du réglage et du système de commande |
| Connectée | Motorisation compatible avec box ou passerelle | Scénarios, centralisation, pilotage à distance | Configuration plus longue, plus d’équipements à coordonner |
Mon avis est simple : si la priorité est la fiabilité brute, je garde le filaire. Si la priorité est le confort de pose et la rénovation propre, le radio est souvent plus malin. Si l’on veut une vraie logique de maison connectée, il faut prévoir le système complet dès le départ, pas l’ajouter au dernier moment comme un simple accessoire.
Les erreurs qui reviennent le plus souvent sur chantier
Les pannes les plus frustrantes ne viennent pas toujours du moteur. Dans beaucoup de cas, elles viennent d’un détail négligé au moment du raccordement. C’est précisément pour cela que je préfère parler des erreurs avant qu’elles n’apparaissent.
- Confondre phase, neutre et fils de commande, surtout lors d’un remplacement.
- Utiliser les couleurs comme unique repère alors qu’elles peuvent varier selon les fabricants.
- Oublier la vérification d’absence de tension avant intervention.
- Serrer trop peu les bornes, ce qui crée des faux contacts à la longue.
- Forcer un volet qui bute au lieu de corriger la fin de course.
- Mettre plusieurs volets sur un circuit sous-dimensionné.
Les vérifications que je fais avant de refermer définitivement
Avant de refermer le coffre ou de reboucher une boîte, je fais un dernier passage méthodique. Je contrôle que les fils ne sont ni pincés ni trop tendus, que les connecteurs sont bien placés, que le moteur répond correctement aux ordres et que le sens de rotation est cohérent avec la commande.
Je note aussi, quand c’est possible, la référence du moteur et le type de réglage utilisé. C’est un détail qui fait gagner du temps au prochain entretien. Si le logement évolue vers plus de domotique, je garde en tête qu’un passage de câble ou un point d’accès supplémentaire peut éviter de tout redémonter plus tard.
Pour moi, un bon raccordement de volet roulant ne se juge pas seulement au premier essai. Il se juge au confort d’usage dans la durée, à la propreté du câblage et à la simplicité des futurs réglages. C’est ce qui distingue une installation “qui marche” d’une installation vraiment propre et durable.
