Les vérifications qui débloquent le plus souvent la situation
- Je contrôle d’abord si le portail peut bouger librement à la main, moteur déverrouillé.
- Je vérifie ensuite les photocellules, la barre palpeuse et toute sécurité qui peut empêcher la fermeture.
- Sur un coulissant, je regarde en priorité le rail, les galets et le jeu entre crémaillère et pignon.
- Sur un battant, j’examine les bras, les butées, les charnières et la course en butée.
- Si le moteur démarre puis s’arrête, je pense à un réglage de fin de course, à un obstacle ou à une surcharge.
- Quand le défaut revient après chaque remise en route, je soupçonne davantage la carte, l’encodeur ou un paramètre mal mémorisé.
Ce que révèle un portail qui se bloque
Quand un automatisme DEA refuse d’ouvrir ou de fermer, le symptôme dit souvent déjà beaucoup de choses. S’il ne se passe rien, je pense d’abord à l’alimentation, au fusible, à la télécommande ou à un arrêt de sécurité. Si le moteur ronronne mais que le portail ne bouge pas, la cause est plus souvent mécanique: déverrouillage resté ouvert, roue coincée, crémaillère mal réglée, bras en contrainte ou butée mal positionnée.
Il y a aussi un cas très classique: le portail commence à bouger puis s’arrête, repart ou inverse sa course. Là, je regarde les sécurités externes, les fins de course et la détection d’obstacle. Sur les automatismes récents, l’encodeur et la carte surveillent la progression du mouvement; dès qu’ils détectent une anomalie, ils préfèrent stopper plutôt que forcer. C’est une bonne chose pour la sécurité, mais ça complique le diagnostic si on n’isole pas la bonne cause.
| Symptôme | Cause la plus probable | Premier test utile |
|---|---|---|
| Aucun mouvement, aucun bruit | Alimentation, fusible, sécurité ouverte | Vérifier le courant, les protections et l’état des sécurités |
| Le moteur tourne, le portail reste immobile | Déverrouillage, liaison mécanique, transmission | Tester le mouvement à la main moteur déverrouillé |
| Le portail s’arrête à mi-course | Obstacle, frottement, surcharge, réglage de force | Contrôler le rail, les galets, la course et les points d’appui |
| La fermeture refuse de se faire | Photocellules, barre palpeuse, sécurité active | Nettoyer, réaligner et tester les sécurités |
| Le défaut revient après réinitialisation | Carte, encodeur, apprentissage de course | Relire les paramètres et refaire l’apprentissage si nécessaire |
Cette lecture rapide évite de partir dans tous les sens. Une fois le symptôme classé, je passe aux contrôles visibles, parce que c’est là que se cachent le plus souvent les vraies pannes du quotidien.
Les contrôles visibles à faire avant d’ouvrir la carte
Je commence toujours par la mécanique, car elle donne souvent la réponse avant l’électronique. Si le portail est coulissant, je regarde le rail au sol, les galets, la crémaillère et l’alignement général. Une feuille de tôle voilée, un gravier dans le rail, de la boue gelée ou une roue fatiguée suffisent à créer un blocage intermittent. Si le portail est battant, j’inspecte les gonds, les bras, les butées et l’espace disponible autour des vantaux, surtout quand le vent a forcé la structure.
- Je teste le portail à la main, moteur déverrouillé, pour sentir s’il coulisse ou pivote sans point dur.
- Je vérifie que le système de déverrouillage a bien été refermé ensuite, car un mécanisme resté entrouvert peut donner l’impression d’un moteur en panne.
- Je nettoie les photocellules et je contrôle leur alignement, surtout après un choc, des travaux ou une pluie battante.
- Je m’assure qu’aucun objet n’occupe la zone de passage: caillou, branche, butée déformée, neige, feuilles ou boue compactée.
- Je regarde si le portail a pris du jeu latéral ou s’il frotte anormalement sur un point précis de la course.
- Je teste aussi le fonctionnement avec une commande filaire, un sélecteur à clé ou le bouton local, pour distinguer une panne de télécommande d’un vrai blocage.
Sur certaines motorisations DEA coulissantes, la notice recommande un réglage de l’écart entre crémaillère et pignon de l’ordre de 1 à 2 mm. C’est peu, mais c’est souvent décisif: trop serré, le moteur force; trop lâche, il cogne et perd en précision. Quand je vois des traces d’usure irrégulière, je soupçonne d’abord ce point-là avant d’accuser la carte. Ensuite seulement, j’ouvre le volet des réglages et de l’électronique.
Quand le souci vient des réglages et de l’électronique

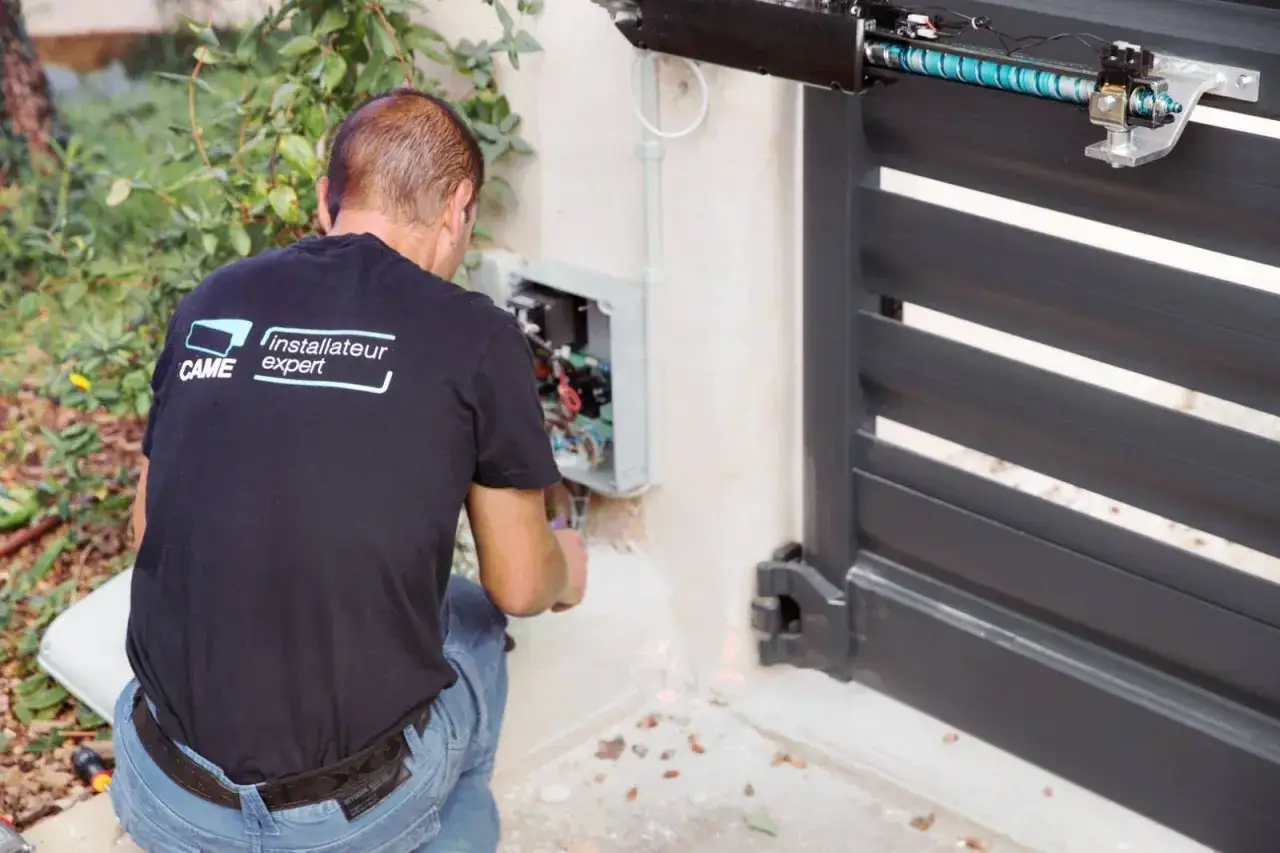

Si la partie mécanique est correcte, je passe à la logique de commande. Sur les automatismes DEA récents, la course est généralement gérée par encodeur magnétique ou numérique, avec des sécurités qui stoppent le mouvement en cas d’anomalie. Cela veut dire qu’un portail peut sembler “bloqué” alors qu’il protège en réalité l’installation contre une surcharge, une inversion de sens ou une mesure de course incohérente.
Les symptômes qui orientent vers l’électronique sont assez typiques: portail qui s’arrête toujours au même endroit sans obstacle visible, fermeture refusée malgré un passage dégagé, redémarrage capricieux après coupure de courant, ou comportement différent selon l’ouverture et la fermeture. Dans les notices DEA, on retrouve aussi des messages du type Err6 puis bLOC quand la carte a détecté une surchauffe liée à un obstacle. Dans ce cas, je laisse d’abord l’automatisme revenir à l’état normal, puis je vérifie ce qui l’a fait forcer.
- Je contrôle les branchements de l’encodeur et des moteurs.
- Je vérifie que le paramètre de type moteur ou d’encodeur correspond bien à l’installation.
- Je refais l’apprentissage de course si le portail a perdu ses repères après une coupure ou une manipulation.
- Je ne monte jamais la force “au hasard”, car un réglage trop généreux masque le problème sans le résoudre.
- Je teste les photocellules et la barre palpeuse une par une si elles sont présentes.
Les causes ne sont pas les mêmes sur un coulissant et un battant

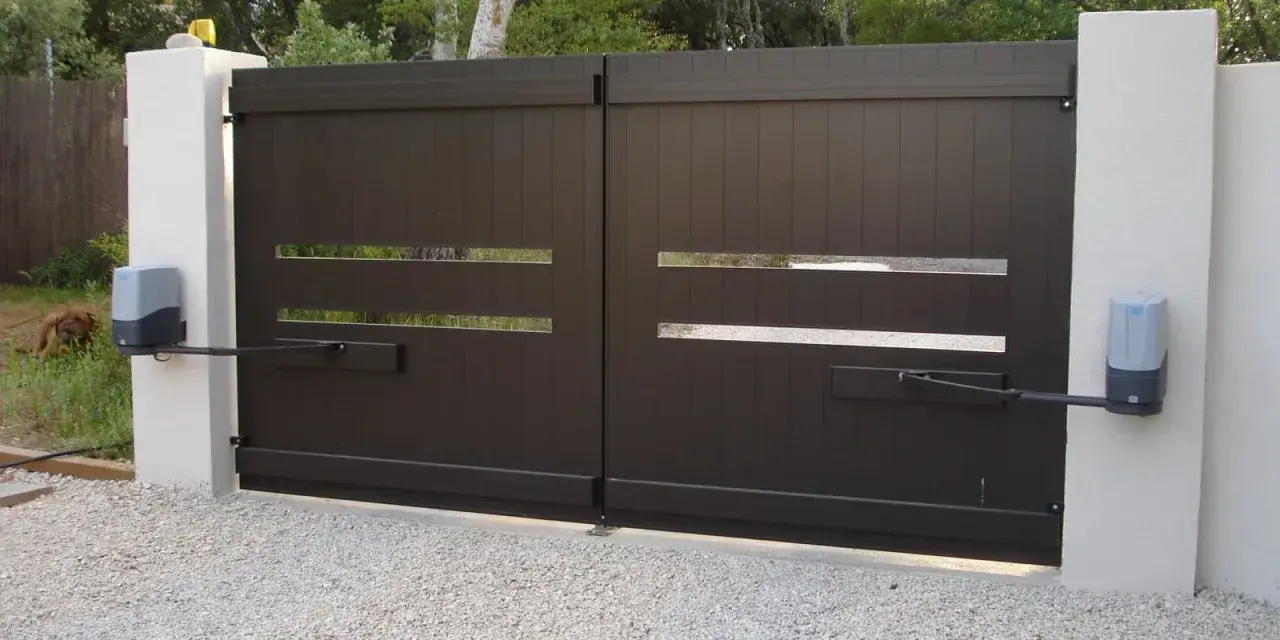

Je ne diagnostique pas un coulissant comme un battant, parce que les points de frottement ne sont pas du tout les mêmes. Sur un portail coulissant, je pense d’abord au rail, aux roulettes, au guidage latéral, à la crémaillère et aux fins de course, souvent magnétiques sur les modèles récents. Sur un portail battant, je regarde plutôt les bras, les vérins, les gonds, les butées et l’angle de travail des vantaux, surtout si le portail a pris du jeu avec le temps.| Type de portail | Points sensibles | Ce que je vérifie en priorité |
|---|---|---|
| Coulissant | Rail, galets, crémaillère, fins de course, alignement du vantail | Je cherche un obstacle, un frottement, un écart de 1 à 2 mm mal respecté ou un aimant mal placé |
| Battant | Bras, vérins, gonds, butées, butée au sol, ouverture en contrainte | Je teste la liberté de mouvement et la cohérence des fins de course ou des butées mécaniques |
Sur un coulissant, la bonne position des fins de course change tout: si les aimants ou les capteurs sont trop proches ou trop loin, le portail peut s’arrêter trop tôt ou continuer à pousser. Dans une notice DEA consultée, l’écart de détection magnétique conseillé se situe entre 10 et 20 mm, avec un capteur qui dépasse d’au moins 30 mm pour éviter les interférences. Je retiens surtout l’idée suivante: un réglage propre vaut mieux qu’une force excessive. C’est justement ce qui m’amène à l’entretien préventif.
Les gestes d’entretien qui évitent les blocages à répétition
Quand une panne revient plusieurs fois par an, je regarde l’entretien avant de regarder la pièce à changer. Sur plusieurs notices DEA, on retrouve le même rythme de base: nettoyage des surfaces externes tous les 6 mois, vérification du serrage tous les 6 mois, contrôle du mécanisme de déverrouillage tous les 6 mois et graissage des articulations une fois par an. Ce n’est pas spectaculaire, mais c’est souvent ce qui évite les appels SAV les plus inutiles.- Je garde le rail, la zone de roulement et les abords du portail propres.
- Je resserre les fixations avant qu’un jeu ne se transforme en désalignement.
- Je contrôle que le déverrouillage fonctionne réellement, et pas seulement “à moitié”.
- Je vérifie l’état des butées et des fins de course après l’hiver, les pluies fortes ou une période de gel.
- Je remplace les photocellules ou capteurs fatigués dès qu’ils deviennent instables, plutôt que d’essayer de compenser par la force.
Il y a aussi un point que je refuse de négliger: la surcharge. Un portail trop lourd pour sa motorisation, un vantail qui a pris du jeu ou une géométrie d’installation mal pensée fatiguent la mécanique bien plus vite qu’un usage normal. Quand tout a été nettoyé, ajusté et vérifié, mais que le moteur continue à forcer, la solution n’est pas de le pousser plus fort. C’est là que je prépare l’intervention suivante avec les bonnes informations.
Les informations à réunir avant d’appeler un technicien
Si le problème persiste, je m’arrête avant de forcer davantage. Quand un portail DEA bloqué revient malgré les vérifications de base, l’intérêt est de transmettre un diagnostic clair au professionnel plutôt que de multiplier les essais. Je note le type exact d’automatisme, la tension, le comportement précis au démarrage, la présence éventuelle d’un code affiché, et surtout ce qui change entre ouverture, fermeture et manœuvre manuelle.
- Le modèle du moteur ou de la carte de commande, si la plaque signalétique est lisible.
- Le type de portail: coulissant ou battant.
- Le moment où le défaut apparaît: après pluie, gel, coupure de courant, choc ou usage intensif.
- Le bruit entendu: silence total, ronronnement, claquement, arrêt brutal, inversion.
- La réaction en mode manuel: portail fluide, dur, complètement bloqué ou simplement déséquilibré.
- Le code d’erreur éventuel et la façon dont il évolue après quelques secondes.
Avec ces éléments, un dépanneur sait presque tout de suite s’il doit chercher un problème d’alimentation, de sécurité, d’encodeur, de réglage ou de mécanique. C’est la manière la plus efficace d’éviter les remplacements inutiles et de remettre l’automatisme en service proprement, sans bricolage provisoire qui tiendrait deux jours.
